Przetwornica Solarna do grzania wody Azo-Digital ECO Solar Boost MPPT-3000 3.5kW PRO

Przetwornica Azo-Digital Eco Solar Boost MPPT-3000 PRO z wbudowanym wyświetlaczem LCD pozwala na bezpośre zastosowanie paneli fotowoltaicznych do zasilania urządzeń grzewczych takich jak bojlery elektryczne, grzejniki oraz maty grzewcze itp..Do działania systemu należy podłączyć je odpowią ilość typowych paneli PV (od 4 do 9 szt. paneli o napięciu roboczym 30-40V i mocy 250-330W) lub odpowiej ilości innych oraz odbiornika energii o mocy od 200W do 2.5kW np. bojlera elektrycznego.

Moc Wyjściowa:Przebieg Napięcia Wyjściowego:Napięcie Wej. / Wyj.:
3.5kWModyfikowany Sinusod 120 do 350VAC/VDC

 Przetwornica solarna ECO Solar BOOST to urządzenie połączone bezpośro z panelami fotowoltaicznymi idealnie sprawdza się do współpracy z bojlerami do grzania wody. Doskonale sprawdzi się także do zasilania grzejników, grzałek elektrycznych, mat grzewczych, zasilaczy i wszystkich innych urządzeń który mogą być zasilane prądem o przebiegu modyfikowanego sinusa Do przetwornicy Eco Solar Boost możemy podłączyć urządzenie wyjściowe o mocy do 3,5kW. Co zapewnia optymalną moc dla systemów pracujących w systemie wiosna-jesień dla bojlerów od 50 do 200l wyposażanych w grzałki do 2000W. Przetwornica posiada dwa wyjścia sieciowe, dzięki temu możemy bezpośro podłączyć dwa urządzenia grzewcze np. bojlery. Należy jednak pamiętać że wyjście sieciowe numer 1 jest traktowane priorytetowo. Drugie urządzenie zostanie automatycznie włączone w przypadku gdy pierwsze z nich przestanie pobierać energię z przetwornicy. Takie rozwiązanie pozwala na całkowite wykorzystanie energii z paneli fotowoltaicznych do grzania wody i osiągnięcia maksymalnej sprawności instalacji wodnej. Do drugiego wyjścia można podłączyć drugi odbiornik energii (ta funkcja działa tylko z termostatem bimetalicznym)..Eco Solar Boost wyposażone są w algorytm maksymalnego punktu śledzenia MPPT, co pozwala na uzyskanie sprawności powyżej 96% i automatyczne dopasowanie do mocy grzałki.Przetwornice z serii ECO Solar Boost PRO zostały wyposażone w szereg zabezpieczeń  takich jak: przeciążeniowe, zwarciowe, termiczne, nadnapięciowe. Taki system zabezpieczeń wyłączy bezpiecznie przetwornice w przypadku przegrzania lub przeciążenia i nie dopuści do jego trwałego uszkodzenia.WAŻNE! Podczas podłączania przetwornicy bardzo istotną kwestią jest właściwa polaryzacja napięcia zasilającego. Dlatego przed podłączeniem napięcia, zapoznaj się z instrukcją obsługi. Wbudowany wyświetlacz LCD pozwala na monitorowanie następujących paramterów:

napięcie systemu PVprąd systemu PVmoc na wyjściuenergia wyprodukowana w danymuenergia wyprodukowana w poprzmu sumaryczna energia wyprodukowana od pierwszego włączeniaw razie wystąpienia błędu instalacji zostanie wyświetlony komunikat

PARAMETRY PRZETWORNICY SOLARNEJ ECO SOLAR ECO BOOST MPPT-3000 3,5KW PRO:

ModelMoc maksymalnaNapięcie wejścioweNapięcie wyjściowePrzebieg napięcia na wyjściuSprawność
(kW)(VDC)(VAC)(-)(%)
Azo-Digital Solar Eco Boost MPPT-3000 PRO 3,5 kWod 120 do 350 VDCod 120 do 350 VDCmodyfikowany sinus>96%


ARCHITEKTURA SYSTEMU:
Schemat układu przetwornicy solarnej ECO Solar Boost:

PARAMETRY TECHNICZNE PRZETWORNICY ECO SOLAR BOOST MPPT-3000
Napięcie wejściowe: d 120 do 350VDC,Napięcie wyjściowe: od 120 do 350VAC,Moc maksymalna: 3,5kW,Funkcja MPPT: Tak,Połączenie paneli PV: szeregowe lub szeregowo-równoległe,Przebieg napięcia na wyjściu: modyfikowany sinus,Wyjście VAC Nr 1: priorytetowe,Wyjście VAC Nr 2: zależne,Zabezpieczenie pod/nadnapięciowe: Tak,Zabezpieczenie termiczne: Tak,Zabezpieczenie przeciążeniowe: Tak,Sprawność: >96%,Chłodzenie: Aktywne,Złącze zasilania: Złącze MC4,Gniazdo wyjściowe 230V: 2 x E (z bolcem),

DANE OGÓLNE PRZETWORNICY AZO-DIGITAL ECO SOLAR BOOST MPPT-3000 PRO
 Wymiary i Waga:
Wymiary Gł. x Sz. x Wys. [mm]: 320mm x 272mm x 96mm,Waga [kg]: 4.1kg,EAN: 5903332566075,
Warunki Pracy:
Temperatura pracy: -25st. C ~ +55st. C,Stopień ochrony:  IP21,

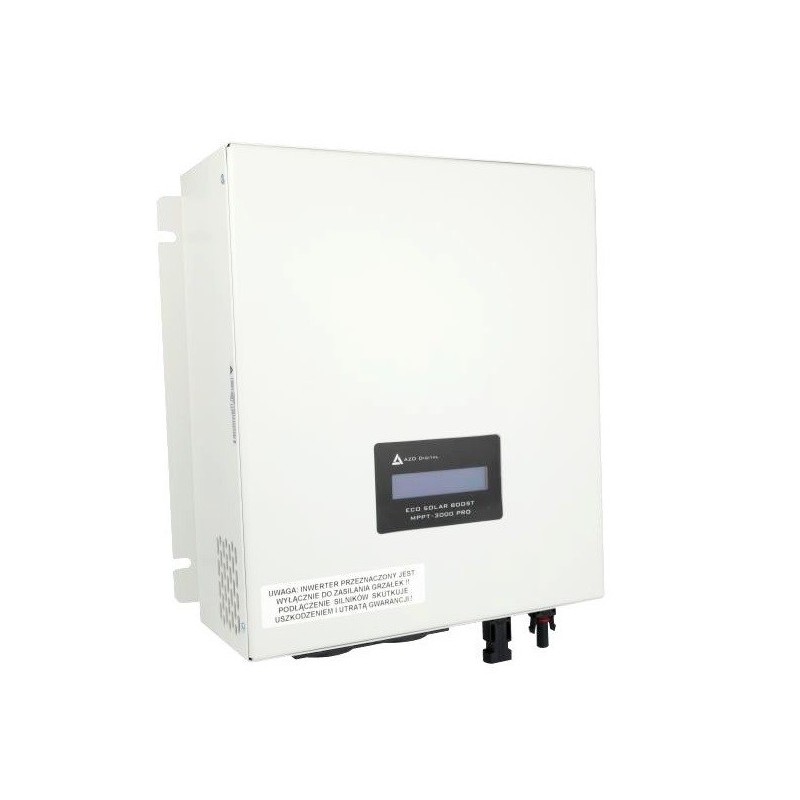

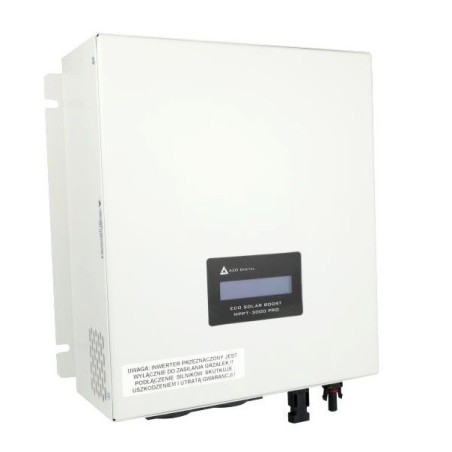

ZDJĘCIA PRZETWORNICY ECO SOLAR BOOST MPPT-3000 PRO




Przetwornica solarna ECO SOLAR BOOST PRO - podłączenie i prezentacja działania
