Przetwornica Solarna Azo-Digital ECO Solar Boost MPPT-3000 3kW

Przetwornica Azo-Digital Eco Solar Boost MPPT-3000 pozwala na bezpośre zastosowanie paneli fotowoltaicznych do zasilania urządzeń grzewczych takich jak bojlery elektryczne, grzejniki oraz maty grzewcze itp..Do działania systemu należy podłączyć je odpowią ilość typowych paneli PV (od 4 do 9 szt. paneli o napięciu roboczym 30-40V i mocy 250-330W) lub odpowiej ilości innych oraz odbiornika energii o mocy od 200W do 2.5kW np. bojlera elektrycznego.Optymalna moc dla systemów operujących w okresie wiosna-jesień dla bojlerów o pojemności 50-200L to 1000W do 2000W (4 do 8 paneli PV). Natomiast dla systemów całorocznych powinna być nieco większa ze względu na duże zachmurzenie i mały kąt padania promieni słonecznych w okresie zimowym.Przetwornica ECO Solar Boost wyposażona jest w algorytm MPPT maksymalizujący ilość energii pobieranej z paneli PV oraz automatycznie dopasowujący moc grzałki.
PARAMETRY PRZETWORNICY SOLARNEJ ECO SOLAR ECO BOOST MPPT-3000 3KW:

ModelMoc maksymalnaNapięcie wejścioweNapięcie wyjściowePrzebieg napięcia na wyjściuSprawność
(kW)(VDC)(VAC)(-)(%)
Azo-Digital Solar Eco Boost MPPT-3000 3kWod 120 do 350 VDCod 120 do 350 VDCmodyfikowany sinus>94%


ARCHITEKTURA SYSTEMU:

Schemat układu przetwornicy solarnej ECO Solar Boost:
PARAMETRY TECHNICZNE PRZETWORNICY ECO SOLAR BOOST MPPT-3000
Napięcie wejściowe: d 120 do 350VDC,Napięcie wyjściowe: od 120 do 350VAC,Moc maksymalna: 3kW,Funkcja MPPT: Tak,Połączenie paneli PV: szeregowe lub szeregowo-równoległe,Przebieg napięcia na wyjściu: modyfikowany sinus,Wyjście VAC Nr 1: priorytetowe,Wyjście VAC Nr 2: zależne,Zabezpieczenie pod/nadnapięciowe: Tak,Zabezpieczenie termiczne: Tak,Zabezpieczenie przeciążeniowe: Tak,Sprawność: >94%,Chłodzenie: Aktywne,Złącze zasilania: Złącze śrubowe M6,Gniazdo wyjściowe 230V: 2 x E (z bolcem),

DANE OGÓLNE PRZETWORNICY AZO-DIGITAL ECO SOLAR BOOST MPPT-3000
Wymiary i Waga:
Wymiary Gł. x Sz. x Wys. [mm]: 290mm x 190mm x 80mm,Waga [kg]: 2.4kg,EAN: 5903332566259,
Warunki Pracy:
Temperatura pracy: -25st. C ~ +55st. C,Stopień ochrony:  IP21,

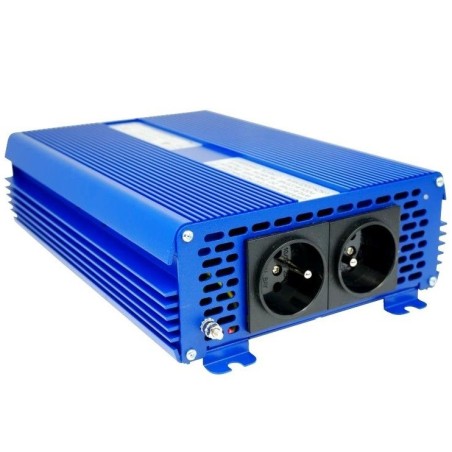

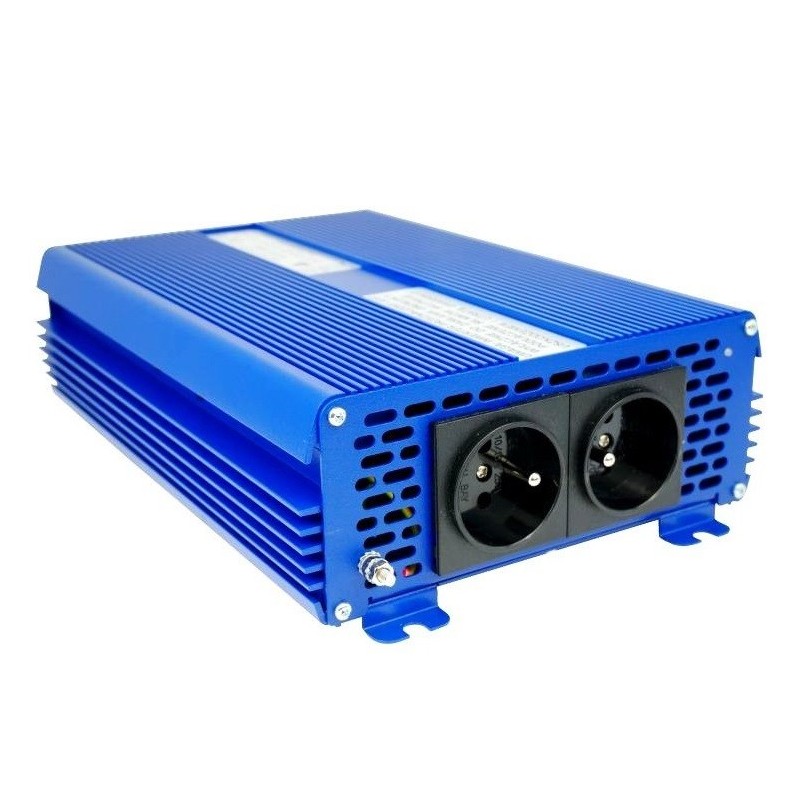

ZDJĘCIA PRZETWORNICY ECO SOLAR BOOST MPPT-3000
