Przetwornica Solarna Azo-Digital ECO Solar Boost MPPT-4000 4kW

Przetwornica Azo-Digital Eco Boost MPPT-4000 pozwala na bezpośre zastosowanie paneli fotowoltaicznych do zasilania urządzeń grzewczych takich jak bojlery elektryczne, grzejniki oraz maty grzewcze itp..Do działania systemu należy podłączyć je odpowią ilość typowych paneli PV (od 4 do 9 szt. paneli o napięciu roboczym 30-50V) lub odpowiej ilości innych oraz odbiornika energii o mocy od 200W do 2.5kW np. bojlera elektrycznego.Optymalna moc dla systemów operujących w okresie wiosna-jesień dla bojlerów o dużej pojemności do 4000W (4 do 8 paneli PV). Natomiast dla systemów całorocznych powinna być nieco większa ze względu na duże zachmurzenie i mały kąt padania promieni słonecznych w okresie zimowym.Przetwornica ECO Solar Boost wyposażona jest w algorytm MPPT maksymalizujący ilość energii pobieranej z paneli PV oraz automatycznie dopasowujący moc grzałki. Najważniejsze cechy:
Inwerter przeznaczony jest wyłącznie do zasilania grzałek.Moc grzałki nie powinna być większa niż 4000 W / 230 V, a jej rezystancja nie powinna być mniejsza niż 13 Ohm.Podłączenie silników skutkuje uszkodzeniem urządzenia.Zalecana długość przewodu zasilającego pomiędzy urządzeniem a odbiornikiem nie większa niż 2m

PARAMETRY PRZETWORNICY SOLARNEJ ECO SOLAR ECO BOOST MPPT-4000 4KW:

ModelMoc maksymalnaNapięcie wejściowePrzebieg napięcia na wyjściuSprawność MPPT
(kW)(VDC)(-)(%)
Azo-Digital Solar Eco Boost MPPT-4000 4kWod 120 do 350 VDCmodyfikowany sinus>99%


ARCHITEKTURA SYSTEMU:

Schemat układu przetwornicy solarnej ECO Solar Boost 4kW:
PARAMETRY TECHNICZNE PRZETWORNICY ECO SOLAR BOOST MPPT-3000
 Charakterystyka wejścia PV:
Maksymalna obsługiwana moc systemu PV: 4000WMaksymalny prąd wejściowy: poniżej 20AZakres napięcia wejściowego PV: 120 VDC - 350 VDCNapięcie startowe: 160 VDCSprawność MPPT: > 99%
 Charakterystyka wejścia AC:
Maksymalna moc: 4000WNominalne napięcie zasilania: 230 VACZakres napięcia zasilania z sieci: 180 VAC - 260 VACPrąd maksymalny: 20A
 Charakterystyka wyjścia:
Maksymalna moc: 4000WNominalne napięcie zasilania: 230 VACZakres napięcia zasilania z sieci: 0 VAC - 260 VACPrąd maksymalny: 20A
Parametry mechaniczne:
Wymiary: 250 x 155 x 80 mmWaga: 3 kgKlasa ochrony: IP65

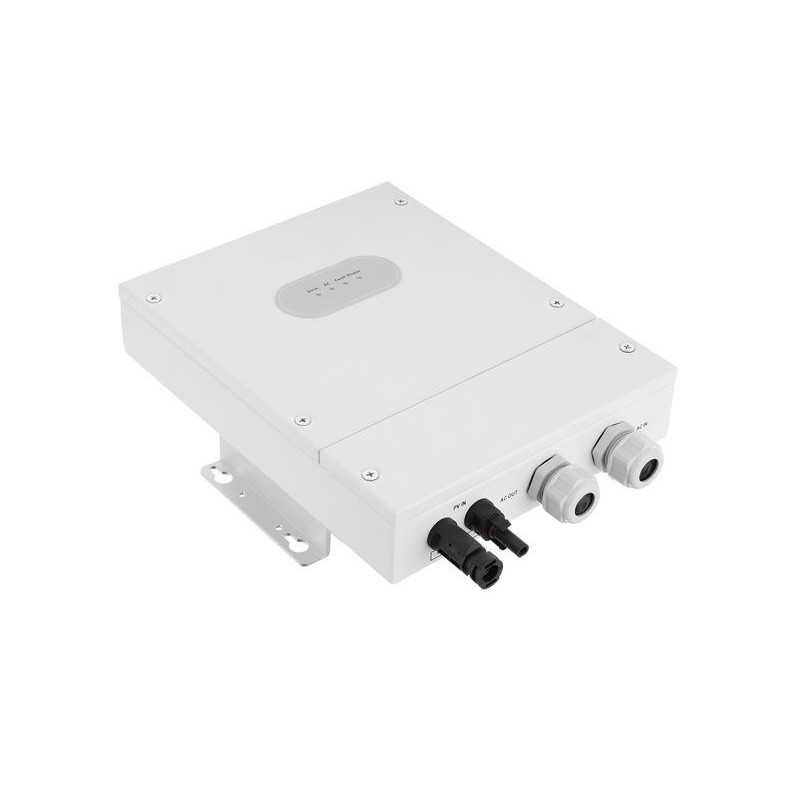

ZDJĘCIA PRZETWORNICY ECO SOLAR BOOST MPPT-4000
