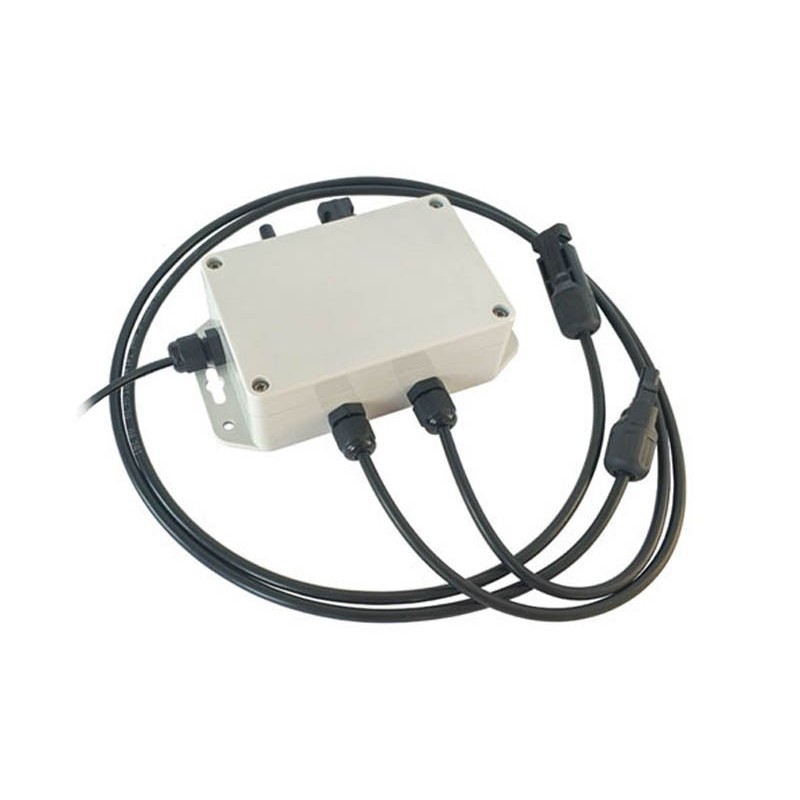

Wyłącznik bezpieczeństwa MP-20 moduł systemu przeciw pożarowego ppoż.na 1 panel

Moduł bezpieczeństwa MP20 odpowiedzialny jest za wyłączenie niebezpieczniejszego napięcia z paneli w sytuacjach awaryjnych. System bezpieczeństwa złożony z modułu MP20, centrali sterującej SMP i wiązki sterującej WZK - odetnie wysokie napięcia podczas zaniku prądu z sieci energetycznej.Moduł bezpieczeństwa MP20 montowany jest w najbliższych sąsiedztwie panela PV, istnieje możliwość przykręcenia go do ramy modułu. Wyposażony jest w złącza MC4, więc jego montaż odbywa się na zasadzie plug&play.Moduły MP-20 zwierają wyjścia paneli i napięcie spada do 0V. Kiedy centrala sterująca jest zasilana, następuję odblokowanie i zasilenie inwertera. Gdy ponownie wystąpi brak zasilania, moduły MP20 zwierają wyjścia paneli ograniczając napięcie do 0V.Przewody wychodzące z modułu należy wpiąć do zamontowanych w panelu gniazd MC4. Wtyk modułu DC Jack należy wpiąć do wiązki sterującej,a wolne złącze MC4 do stringu DC.Jeden koniec wiązki sterującej WZK-200 należy podłączyć do centrali SMP, a drugi szczelnie zaizolować.Jeden moduł MP20 montowany jest na jeden panel fotowoltaiczny, każdy panel musi mieć osobny wyłącznik bezpieczeństwa MP20.Dane techniczne modułu MP-20
maksymalne napięcie panelu PV: 60 VDCmaksymalny prąd panelu PV: 15Azakres napięcia sterującego: 30÷60 VACpobór mocywstanie otwartym: 1.5 Wpobór mocywstanie zwartym: 0 Wczas załączenia / rozłączenia: poniżej 0.5 sekundywejście PV: Złącze MC4wyjście PV: Złącze MC4złącze sterowania: DC 5,5/2,5 hermetyczneszczelność obudowy: IP68materiał obudowy: ABSwymiary obudowy [mm]: 152x82x45Wymiary obudowy ze złączami [mm]: 157x138x45Waga: 250 g
