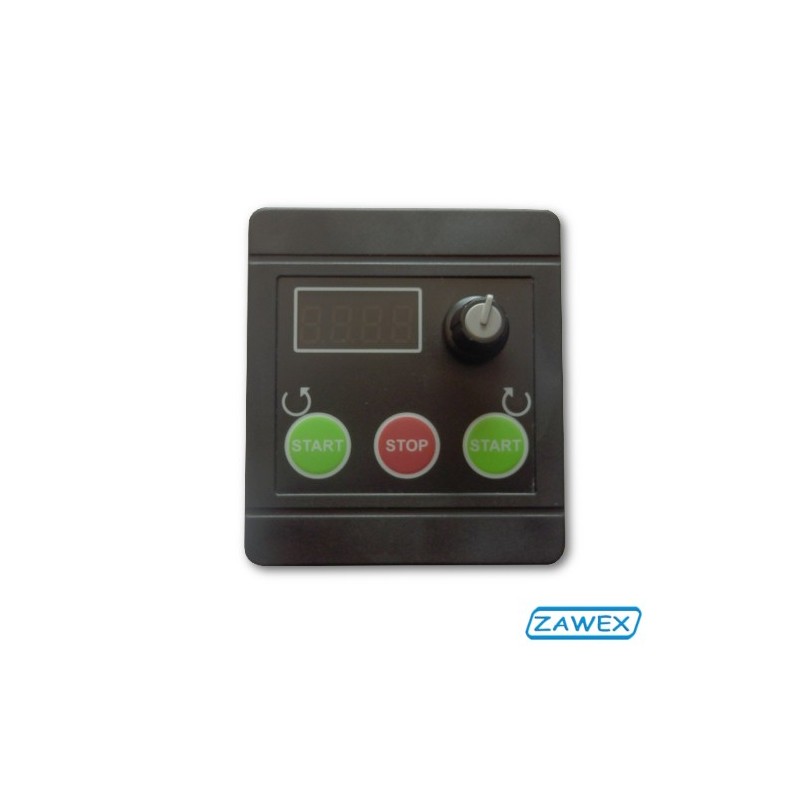

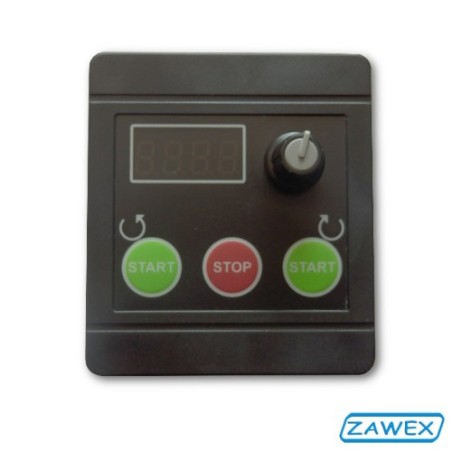

Zadajnik do falownika - ZAD-ECO-V2

Najnowszy zadajnik do falowników w ofercie firmy Cobi-Electronics - następca popularnego zadajnika ZAD1-ECO - oferujący jego funkcjonalność przy jednoczesnym uproszczeniu i skróceniu czasu podłączenia. Zadajnik ZAD-ECO-V2 do prawidłowej pracy z większością 1-3ch na rynku falowników wymaga podłączenia zaledwie 5 zacisków, z których dwa służą do zasilania zadajnika, jeden jest źródłem sygnału analogowego pozwalającym na zadawanie częstotliwości pracy falownika, zaś dwa kolejne pozwalają na jego uruchamianie i określanie kierunku obrotów silnika.Producent zadajnika zadbał by model ten cechował się jak największą uniwersalnością, stąd też oferowane urządzenie może być zasilane napięciem stałym w zakresie od 12 do 24V co jest standardem w większości popularnych falowników. Ponadto model ten został wyposażony w zaciski wyjściowe "Start Prawo", "Start Lewo", które przechodzą w stan wysoki odpowio po naciśnięciu prawego lub lewego przycisku start oraz zacisk "Start/Stop", który stan wysoki przyjmuje po naciśnięciu dowolnego przycisku startu, co umożliwia bezproblemową współpracę zadajnika z falownikami firmy LENZE.
PARAMETRY ZADAJNIKA ZAD-ECO-V2

ModelZasilanieWyjście analogowePrzyciskiStopień IP
(VDC)(-)(-)(-)
ZAD-ECO-V212 - 24napięciowe 0-10Vstabilne / impulsoweIP65


WŁAŚCIWOŚCI ZADAJNIKA ZAD-ECO-V2

Uniwersalne napięcie zasilania 12-24VDC,Możliwość montażu jako zadajnik panelowy (tablicowy) oraz pracy jako zadajnik ręczny,Sterowanie uruchamianiem, zatrzymywaniem falownika oraz zmianą kierunku obrotów silnika oraz zadawanie częstotliwości wyjściowej,Wyjście analogowe napięciowe 0-10V,3 wyjścia cyfrowe: "Start Lewo", "Start Prawo", "Start/Stop",Możliwość ustawienia zakresu wskazań wbudowanego wyświetlacza,Programowalny tryb pracy przycisków: stabilne / impulsowe,Stopień ochrony: IP65,Temperatura pracy: od -20 do +60 st. C.,

SCHEMAT PODŁĄCZENIA ZADAJNIKA DO FALOWNIKA LG iC5

ZADAJNIK 0-10V - ZAD-ECO-V2 - OBSŁUGIWANE FALOWNIKI
Falowniki LG serii iC5, iG5A, S100, iS7,Falowniki Lenze ESMD.Falowniki EURA E1000, E2000, E-800,Falowniki Siemens V20,inne
