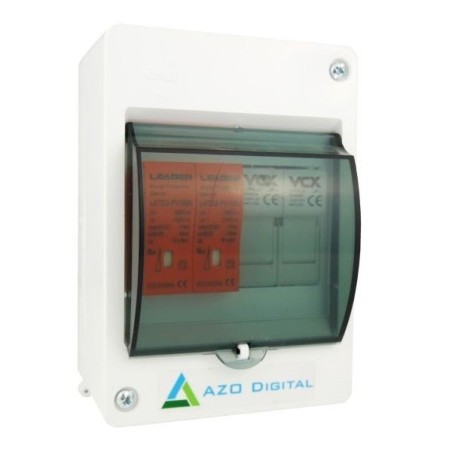

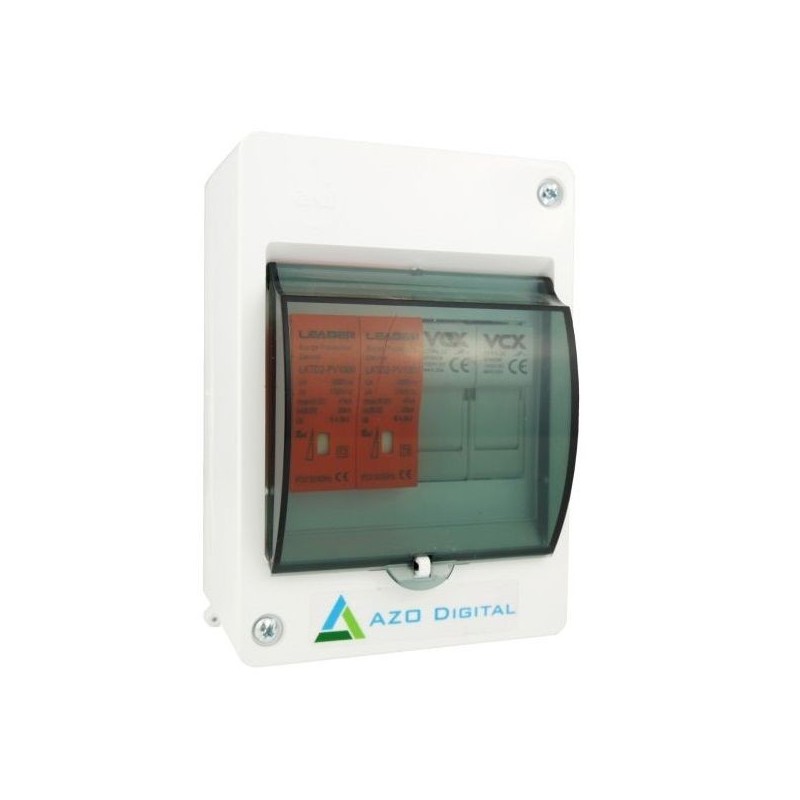

Zabezpieczenie DC/DC instalacji fotowoltaicznej PV PVP-10 700V/16A

W każdym systemie instalacji fotowoltaicznej niezbędne jest zabezpieczenie przed przeciążeniami i zwraciami, dające gwarancję bezpiecznej pracy całego sytemu. PVP-10 to gotowy zestaw wyposażenia systemu PV. Zaopatrzony w optyczny wskaźnik stanu wkładki warystorowej, dzięki temu w latwy sposób widzimy stan wkładki, a w razie potrzeby istnieje możliwość wymiany bez konieczności wyłączania urzędzenia. W skład zestawu wchodzą:
Podstawka bezpiecznikowa LEADER ZTPV-25BOgranicznik przepięć LKTD2 –PV1000Obudowa natynkowa z klapką wykonana z ABS
 Dane techniczne:Podstawka bezpiecznikowa LEADER ZTPV-25B
znamionowa zwarciowa zdolność łączenia Icn z zamontowaną wkładką bezpiecznikową: 33kAprąd znamionowy: do 32Arozmiar wkładki bezpiecznikowej: 10x38 mmnapięcie znamionowe: 1000 VDCprąd znamionowy DC-20B: 1000 VDC 32Aliczba biegunów: 2kategoria użytkowania: DC-20Bzwarciowa zdolność łączeniowa: 33kAmaksymalna strata mocy wkładek : 4Wwymiary: 36x83mmmontaż: standardowa szyna TS-35mmstopień ochrony: IP20temperatura pracy: -30 +70stCrozmiar wkładki bezpiecznikowej: 10 X 38 mmwaga: 0.14 kgkategoria użytkowania: DC-20Bwykonane zge z: IEC/EN 60947-3
Ogranicznik przepięć LKTD2 –PV1000
znamionowy prąd wyładowczy In: 20 kA (8/20us) na modułmaksymalny prąd wyładowczy Imax: 40 kA (8/20us)całkowity prąd wyładowczy Itotal: (8/20us)40 kAmaksymalne napięcie pracy trwałej UCPV: 1000V DCmaksymalne napięcie pracy trwałej: 1300 VDCmaksymalne napięcie obwodu otwartego: 1100 VDCnapięciowy poziom ochrony Up przy In: < 4kVnapięcie znamionowe łączeniowe Un: 1000 VDCprąd upływu Ipf przy Uref DC: < 50 uAprąd upływu Ipe przy Uref AC: < 1 mAmaksymalny prąd zwarciowy: 1000 Aliczba portów: 2typ systemu LV: DC, uziemiony PV; DC, nieuziemiony system PV;tryb ogranicznika podczas przeciążenia: OCMtyp ogranicznika PV-T2 (klasa II, C, typ 2)wykonanie wkładki MOV (warystor)funkcja ochrony termicznatryb ochrony minus do PE, plus do PE, minus do plusszerokość: 36 mmwysokość: 83 mmmontaż: standardowa szyna TS-35mmstopień: ochrony IP40, zaciski IP20zacisk: windowe, śruba M5przekrój zacisków przyłączeniowych: 2,5 – 25 mm2moment dociskowy śrub zaciskowych: 2-3,5 Nmzastosowanie: wewnętrznetemperatura otoczenia: -5 +40 StCwysokość bezwzględna:
