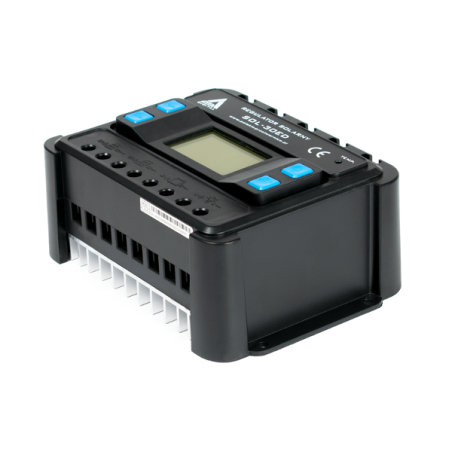

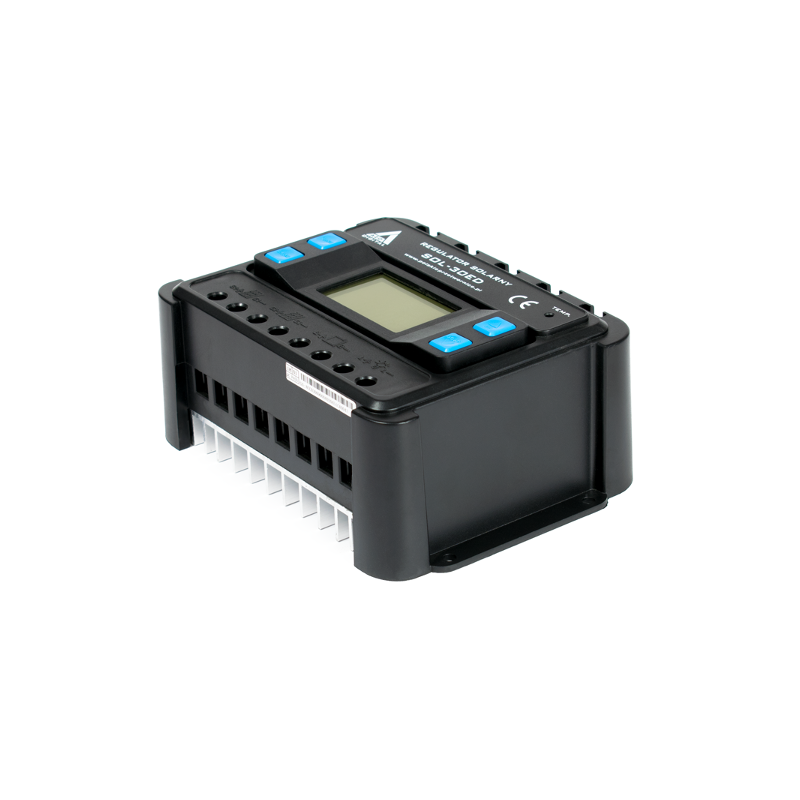

Solarny Regulator Ładowania PWM SOL-30ED 30A 12/24V

Solarny regulator ładowania PWM SOL-30ED z wbudowanym wyświetlaczem LCD dedykowany do pracy z akumulatorami AGM / żelowymi o napięciu 12 lub 24V (autodetekcja). Zadaniem regulatora ładowania jest zapewnienie właściwej charakterystyki ładowania akumulatorów, zabezpieczając je przed zbyt głębokim rozładowaniem lub przeładowaniem. Automatyczny system detekcji napięcia pozwala na współpracę zarówno z akumulatorami 12V jak również 24V.Solidna obudowa gwarantuje bezpieczną pracę zaawansowanych układów elektronicznych oraz odpowie odprowadzenie nadmiaru ciepła z elementów wykonawczych.Prosty i łatwy system montażu powoduje skrócenie czasu instalacji do niezbędnego minimum, a czytelne opisy sekcji podłączeniowej minimalizują ryzyko błędnego podłączenia poszczególnych elementów systemu.Regulator objęty 3-letnią gwarancją producenta!
REGULATOR PWM SOL-30ED Z WYŚWIETLACZEM LCD - NAJWAŻNIEJSZE PARAMETRY:

ModelNapięcie Nominalne:Obsługiwane Akumulatory:Prąd Ładowania:
(V)(-)(A)
PWM SOL-30ED12 / 24VAGM / żelowe30A


OZNACZENIE I OPIS ZŁĄCZ SOLARNEGO REGULATORA ŁADOWANIA:
Wyświetlacz - informuje o bieżących parametrach pracy regulatora,Przycisk MENU - odpowiada za zmianę wyświetlanej treści na wyświetlaczu oraz pod długim naciśnięciu (> 5 sekund) za przejście w tryb edycji wybranego parametru,Przycisk LOAD - włącznik / wyłącznik obwodu obciążenia DC. Jedno krótkie przyciśnięcie - załączenie obwodu, przyciśnięcie ponowne - rozłączenie obwodu,Przycisk strzałka w górę - zmiana wyświetlanego parametru w menu oraz zmiana danej wartości w trybie edycji,Przycisk strzałka w dół - zmiana wyświetlanego parametru w menu oraz zmiana danej wartości w trybie edycji,Czujnik temperatury,Złącze panelu PV - dodatni i ujemy biegun służący do podłączenia panelu solarnego,Złącze akumulatora - dodatni i ujemy biegun służący do podłączenia akumulatora (12V lub 24V),Złącze obciążenia (wyjście) - dodatni i ujemny biegun służący do podłączenia obciążenia (12V lub 24V w zależności od podłączonego obciążenia),

SOLARNY REGULATOR ŁADOWANIA PWM SOL-30ED - DANE TECHNICZNE:
Parametry Elektryczne:
Napięcie wyjściowe - wejściowe: 12V @ < 32V / 24V @Obsługiwany typ akumulatora: AMG / Żelowy,Napięcie ładowania (ustawiane): 14.0V ~ 15.0V / 28.0V ~ 30.0V,Napięcie podtrzymania: 13.8V / 27.6V,Napięcie rozłączania LVD: 10.4V ~ 11.4V / 20.8V ~ 22.8V,Napięcie ponownego załączenia: 12.2V ~ 13.2V / 24.4V ~ 26.4V,Zabezpieczenie nadnapięciowe akumulatora: 12V @ 17V / 24V @ 34V,Zabezpieczenie nadnapięciowe panelu: 12V @ 60V / 24V @ 90V,Maksymalny prąd ładowania: 30A,Maksymalna moc panelu PV (12V / 24V): 450W / 900W,Własne zużycie prądu: 20mA,
  Parametry Mechaniczne:
Maksymalny przekrój przewodów: 16mm / 6AWG,Temperatura pracy: -40st. C ~ +50st.C,Kompensacja temperatury: 12V : 18mV/st. C, 24: 36mV/st. C,Stopień ochrony: IP21,Wymiary: 172 x 126 x 75mm,Waga: 0.65kg,

SCHEMAT UKŁADU PANEL + REGULATOR + AKUMULATOR + ODBIORNIK:
