Elektrownia WIATROWO-FOTOWOLTAICZNA 675W - Turbina + Panel + Inwerter + Akumulator + Regulator

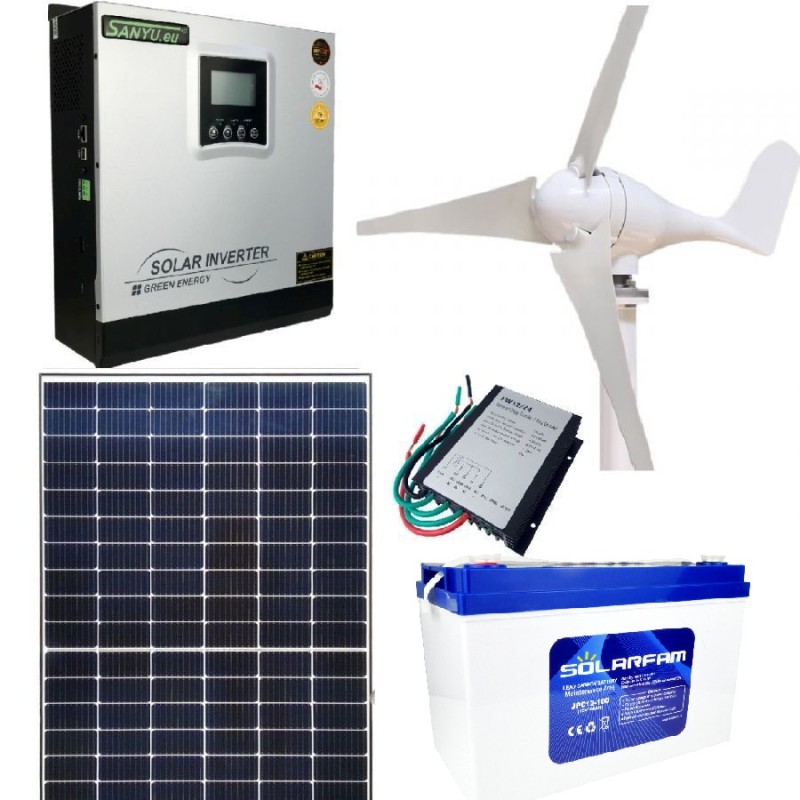

Zestaw domowej elektrowni wiatrowo-fotowltaicznej off-grid składający się z: turbina wiatrowa 300W, panel fotowoltaiczny 375W EGE, falownik fotowoltaiczny Sanyu SPV18-1012 VPM, akumulator 100Ah 12V JPC12-100 LEAD-CARBON, fotowoltaiczny regulator ładowania, regulator wiatrowy. Turbina wiatrowa podczas optymalnych warunkach atmosferycznych i osiągnięciu wartości znamionowych, przy prędkości wiatru 11m/s, trwającego 1h wygeneruje 300W. Dołączony do zestawu panel fotowoltaiczny przy optymalnym nasłonecznieniu trwającym 1h wyprodukuje 300W. Oznacza to że przy pełnym nasłonecznieniu i wietrznej pogodzie akumulator o pojemności 100Ah zostanie naładowany w 3h. W pełni naładowany akumulator pozwoli na zasilanie urządzenia o mocy 100W przez 10h.Należy pamiętać że na ilość prądu wyprodukowanej przez zestaw, składa się wiele składowych tj.: ukształtowanie terenu, pora roku, warunki atmosferyczne, warunki zewnętrzne. Liczba wyprodukowanej energii jest zależna od: prędkości wiatru i liczby godzin wietrznych, ilości nasłonecznienia i lokalizacji instalacji.W wyniku hybrydowego połączenia fotowoltaiki i turbiny wiatrowej otrzymujemy zestaw do zasilania oświetlenia posesji, altan, kontroli systemów nawania, stacji przekaźnikowych WiFi, systemów alarmowych, pompy do basenu/oczka wodnego, elektryczna brama wjazdowa i inne małe urządzenia instalacji elektrycznych.Zestaw z inwerterem Sanyu SPV18-1012VPM nie wymaga zastosowania przetwornicy, ponieważ na wyjściu generuje napięcie wyjściowe o przebiegu czystej sinusoidy, czyli dokłe takie samo jakie znajduję się w instalacji elektrycznej. Ponadto posiada wbudowaną ładowarkę akumulatorów, układ śledzenia punktu mocy maksymalnej MPPT, wejście AC oraz wyświetlacz LCD oferujący możliwość podglądu najważniejszych parametrów pracy falownika i konfigurację jego parametrów.
SKŁAD ZESTAWU ELEKTROWNI WIATROWO-FOTOWOLTAICZNEJ:

Turbina wiatrowa: Panel PV:Inwerter fotowoltaiczny: Akumulator:Regulator ładowania - wiatrowy
4SUN-NE-300S-3 12V 375W EGE-375M-B-120-HCSanyu SPV18-1012 VPM100Ah 12V JPC12-100 LEAD-CARBON FW12/24

  Zestaw fotowoltaiczny nie zawiera systemu montażowego. Wybierz odpowi dla siebie zestaw montażowy klikając tutaj.Instalację i konfigurację powinna wykonywać tylko i wyłącznie wykwalifikowana osoba. Należy pamiętać że każda instalacja fotowoltaiczna powinna być wyposażona w odpowio dobrane zabezpieczenia przed przeciążeniami.
ARCHITEKTURA SYSTEMU:

 Schemat podłączenia zestawu z akumulatorem:
TURBINA WIATROWA 4SUN-NE-300S-3 12V - DANE TECHNICZNE
Turbina wiatrowa 4SUN-NE-300S-3 12V o mocy znamionowej 300W, charakteryzująca się niską prędkością rozruchu, zoptymalizowanym aerodynamicznym kształtem i strukturą łopat zwiększjącą wykorzystanie energii wiatru i roczną produkcję energetyczną. Turbina posiada wbudowany hamulec magnetyczny, redukujący moment obrotowy podczas występowania wiatru o prędkości granicznej Parametry Techniczne:Dane techniczne turbiny 4SUN-NE-300S-3 12V:
Moc znamionowa: 300W,Moc maksymalna: 330W,Napięcie znamionowe: 12V,Prędkość startowa: 2.5m/s,Prędkość znamionowa wiatru: 11m/s,Prędkość graniczna wiatru: 45m/s,Śrca wirnika: 1.35m,Waga netto: 7.5kg,Ilość łopat: 3,Tworzywo łopat: nylon,Obudowa generatora: stop aluminium,Temperatura pracy: -40st. C .. +80st. C,


PANEL EGE-375M-B-120-HC - NAJWAŻNIEJSZE PARAMETRY:

ModelTyp:Sprawność:Terminal:
(-)(%)(-)
EGE-375M-B-120-HCMonokrystaliczny20,45%MC4


PODSTAWOWE CECHY:
 Oferowane panele wyróżniają się:
Wysoką sprawnością energetyczną,Ogniwa monokrystaliczne 120szt.,Wyjątkowa charakterystyka w środowiskach o niskim natężeniu promieniowania świetlnego,Wysoka odporność na obciążenia mechaniczne,Moduły sortowane prądowo w celu poprawy wydajności systemu,Szkło frontowe o grubości 3.2mm,
ZASTOSOWANIA: Oferowane panele PV doskonale sprawdzą się w następujących zastosowaniach:
Montaż na dachu lub konstrukcjach wolnostojących systemów PV budynków mieszkalnych, komercyjnych i użytkowych,Doładowywanie akumulatorów w dzień i wykorzystywanie energii w nocy na jachtach, kempingach, domach jednorodzinnych, jak również zasilanie punktów oświetleniowych LED w domkach działkowych,Zasilanie automatyki przemysłowej, pomiarowej lub urządzeń i systemów elektronicznych takich jak radia, telewizory, zestawy monitoringu, pompy ogrodowe itp.
 PANEL FOTOWOLTAICZNY EGE-375M-B-120-HC - DANE TECHNICZNE: Parametry Elektryczne:
Moc maksymalna: Pmax 375WNapięcie jałowe Voc: 41,04VPrąd zwarciowy Isc: 11,61ANapięcie mocy maksymalnej: 34,04VNatężenie mocy maksymalnej: 11,01ATolerancja mocy: 0-+5%Sprawność: 20,45%Temperaturowy wskaźnik prądu Isc +0,05%/◦CTemperaturowy wskaźnik napięcia Voc -0,28%/◦CTemperaturowy wskaźnik mocy Pmax -0,36%/◦C
 Parametry Mechaniczne:
Wymiary: 1763x1040x35mmWaga: 20,5kgOgniwa: MonokrystaliczneRama: Anodyzowane aluminiumSzyba: Szkło hartowane o wysokiej przeźroczystości, grubość 3,2mm
Gwarancja:Moduł fotowoltaiczny objęty jest 15-letnią gwarancją w zakresie jakości wykonania. Dodatkowo udzielamy 25 lat gwarancji energetycznej, co oznacza, iż po upływie tego okresu panel zachowa sprawność na poziomie 80% mocy nominalnej.

INWERTER FOTOWOLTAICZNY SANYU SPV18-1012 VPM 1kW :

ModelMoc ZnamionowaLiczba Trackerów MPPNapięcie Znamionowe Akumulatora
(kW)(-)(VDC)
Sanyu SPV18-1012 VPM1kW112VDC


SANYU SPV18-1012 VPM - DANE TECHNICZNE:
Dane Wyjściowe:
Moc znamionowa: 1000VA / 1000W,Moc pozorna: 2000VA,Napięcie: czysty przebieg sinusoidalny,Regulacja napięcia AC (tryb bateryjny): 220VAC~240VAC,Maksymalna sprawność: 90%~93%,Szybkość komunikacji: 10ms (dla komputerów osobistych) / 20ms (dla urządzeń domowych),
 Wyjście AC:
Napięcie: 230VAC,Zakres napięcia:- 170~280VAC - dla komputerów osobistych,- 90~280VAC - dla aplikacji domowych,- 184~253VAC - VDE,Częstotliwość sieci AC: 50Hz / 60Hz (automatyczne dopasowanie),
 Akumulatory:
Napięcie znamionowe: 12VDC,Pływające napięcie ładowania: 13.7VDC,Ochrona przed przeładowaniem: 15VDC,
 Ładowarka AC / Ładowarka Solarna:
Maksymalne napięcie otwartego obwodu paneli PV: 55VDC,MPPT zakres napięcia: 15~55VDC,Konsumpcja nocą: 2W,Maksymalna moc paneli PV: 625W,Maksymalny prąd ładowania: 60A,Maksymalna sprawność: 98%,Maksymalny prąd AC podczas ładowania: 10A lub 20A,Maksymaln prąd ładowania: 70A,
 Właściwości fizyczne:
Wymiary: 320,5 x 224 x 95,1 mm (W x H x D),Waga brutto: 6kg,
 Inne:
Wilgotność: 5%~95% wilgotności względnej (bez kondensacji),Zakres temperatury pracy: 0st. C ~ +50st. C,Zakres temperatury przechowywania: -15st. C ~ +60st. C,
 FALOWNIKI SANYU SPV18 VPM - ZALETY I NAJWAŻNIEJSZE FUNKCJE
Napięcie wyjściowe o przebiegu czystej sinusoidy,Wbudowane zabezpieczenia przed przeciążeniem, zwarciem i głębokim rozładowaniem,Funkcja zimnego startu, wspierająca żywotność akumulatorów,Wodoodporność i pyłoszczelność w normie IP65,Zgodność z europejskimi normami i dyrektywami - certyfikat CE,Praca równoległa,Elastyczność ustawień,Bezpieczeństwo,
FALOWNIKI SANYU SPV18 VPM - WAŻNE INFORMACJE
 Należy pamiętać że każda instalacja fotowoltaiczna powinna być wyposażona w odpowio dobrane zabezpieczenia przed przeciążeniami. Ponadto instalację i konfigurację powinna wykonywać tylko wykwalifikowana osoba. Warto wiedzieć że: 1. Podtrzymywanie stanu naładowania akumulatora może odbywać się z podłączonej do instalacji sieci energetycznej.2. W przypadku zastosowania akumulatorów jako magazynów energi, należy ustawić parametry wyjściowe akumulatora w falowniku, dodatkowo należy zawyżyć napięcie podtrzymania o 1V. Pozwoli to na prawidłową pracę całego systemu fotowoltaicznego.3. Falownik zamiast zasilania z sieci może być zasilany z agregatu, ale obowiązkowe jest przełączenie funkcji na falowniku na „agregat”, które domyślnie jest ustawione na zasilanie z sieci. Ponadto agregat powinien na wyjściu generować napięcie przemienne o przebiegu sinusoidalnym.

AKUMULATOR 100Ah 12V JPC12-100 LEAD-CARBON


ModelNapięcie Nominalne:Pojemność Akumulatora:Technologia wykonania:
(V)(Ah)(-)
JPC12-100 LEAD CARBON12V100AhLEAD CARBON

 Akumulatory SOLARFAM serii JPC zostały wyprodukowane w technologii Lead-carbon (węglowej). Technologia ta gwarantuje znacznie dłuższa żywotność i większą liczbę cykli (w porównaniu do tradycyjnych akumulatorów kwasowo-ołowiowych). Materiał płyty ujemnej, został zastąpiony kompozytem ołowiowo-węglowym, dzięki temu akumulator nie ulega zasiarczeniu, a także zwiększa wydajność. Baterie JPC są całkowicie bezobsługowe oraz szczelnie zamknięte (VRLA). Technologia węglowa pozwoliła osiągnąć niższe napięcie ładowania, co zapewnia większą wydajność i mniejszą korozję płyty dodatniej. Dedykowane do pracy buforowej, doskonale sprawdzają się jako magazyny instalacji fotowoltaicznych off grid i wiatrowych, a także w systemach awaryjnego zasilania UPS, w wózkach elektrycznych, łodziach, jachtach itp. Przewidywana żywotność wynosi aż 15 lat Zastosowanie:
Magazynowanie energii słonecznej/wiatrowej,
UPS/EPS,
Systemy zasilania,
Systemy telekomunikacyjny,
Oświetlenie awaryjne,
Automatyczny system sterowania,
  ZALETY AKUMULATORÓW SOLARFAM JPC12-100 LEAD CARBON:
Technologia Lead-Carbonkompozytowa węglowo-ołowiowa płyta ujemna usprawniająca pojemność i parametrywydłużona żywotnośćwysoka wydajność w niskich i wysokich temperaturachszczelnie zamknięty (VRLA)bardzo dobre parametry ładowania oraz rozładowywania
 AKUMULATOR SOLARFAM JPC12-100 LEAD CARBON  - DANE TECHNICZNE:
Napięcie nominalne: 12V.Pojemność: 100Ah,Obudowa: materiał ABS,Prąd ładowania: max 30A, optymalny – 10A,Maksymalny prąd rozładowania: 1200A (przez 5 sek),Wymiary: 330x171x216mm,Waga: 32,5kgŻywotność: 15 lat,

REGULATOR WIATROWY FW12/24:
 W pełni hermetyczny regulator wiatrowy FW12/24 dedykowany do turbin wiatrowych serii S. Maksymalna moc obsługiwana przez kontroler: 300W/600W. Napięcie znamionowe akumulatorów: 12V/24V. Stopień szczelności obudowy: IP67. Parametry Techniczne:
Moc maksymalna obsługiwana przez kontroler: 300W/600W,Napięcie znamionowe akumulatorów: 12V/24V,Zabezpieczenie przed przeładowaniem: 14.5V/29V,Napięcie odcięcia akumulatora: 13.2V/26.4V,Zabezpiecznie: Ochrona przed przeładowaniem akumulatora,Stopień ochrony: IP67,Statyczny pobór mocy:

W skład całego zestawu wchodzi:

turbina wiatrowa 4SUN-NE-300S-3 12V - 1 szt,

panel fotowoltaiczny 375W EGE-375M-B-120-HC - 1 szt,

inwerter fotowoltainczy Sanyu SPV 1012VPM  - 1 szt,

akumulator 100Ah 12V JPC12-100 LEAD-CARBON - 1 szt,

regulator wiatrowy FW12/24 - 1 szt,

W celu zapewnienia większego bezpieczeństwa instalacji PV, rekomendujemy instalację zabezpieczeń od strony akumulatora oraz rozłącznika.
