Elektrownia WIATROWO-FOTOWOLTAICZNA 3,6kW - 8 x Panel 385W JA SOLAR + Turbina 600W + Inwerter Off Grid

Zestawy typu Off-Grid NIE WYMAGAJĄ żadnego zgłoszenia do zakładu sieci energetycznej. Przydomowa elektrownia wiatrowo-fotowoltaiczna off grid o mocy 3000W. Zestaw obejmuje: turbinę wiatrową 600W, 8 x panel fotowoltaiczny monokrystaliczny 385W JA SOLAR, inwerter fotowoltaiczny Azo ESB 6kW, regulator wiatrowy, oraz komplet przewodów fotowoltaicznych 2x 20m + złącza MC4. Dzięki zastosowaniu wydajnych paneli monokrystalicznych o mocy 300W każdy, oraz turbiny wiatrowej o mocy 600W, zestaw przydomowej elektrowni wiatrowo-fotowoltaicznej jest w stanie wyprodukować w optymalnych warunkach atmosferycznych nawet do  14kW w ciągua. Należy pamiętać że na ilość prądu wyprodukowanej przez zestaw, składa się wiele składowych tj.: ukształtowanie terenu, pora roku, warunki atmosferyczne, warunki zewnętrzne. Liczba wyprodukowanej energii jest zależna od: prędkości wiatru i liczby godzin wietrznych, ilości nasłonecznienia i lokalizacji instalacji.W wyniku hybrydowego połączenia fotowoltaiki i turbiny wiatrowej otrzymujemy zestaw do zasilania domków, oświetlenia posesji, altan, kontroli systemów nawania, stacji przekaźnikowych WiFi, systemów alarmowych, pompy do basenu/oczka wodnego, elektryczna brama wjazdowa i innych.Zestaw z hybrydowym inwerterem Azo ESB 6kW 24V nie wymaga zastosowania przetwornicy, ponieważ na wyjściu generuje napięcie wyjściowe o przebiegu czystej sinusoidy, czyli dokłe takie samo jakie znajduję się w naszych gniazdkach. Ponadto posiada wbudowaną ładowarkę akumulatorów, układ śledzenia punktu mocy maksymalnej MPPT, wejście AC oraz wyświetlacz LCD oferujący możliwość podglądu najważniejszych parametrów pracy falownika i konfigurację jego parametrów. Ponadto ma on wiele nowoczesnych funkcji, jak np. inteligentny tryb ładowania akumulatorów, zimny start, komunikację Bluetooth i inne. Dzięki temu możemy kontrolować pracę naszego sytemu dzięki aplikacji na smartfona. Inwerter można podłączyć do sieci 230V, wówczas w przypadku niekorzystnych warunków atmosferycznych, zacznie pobierać prąd z sieci, zapewniając ciągłość zasilania wszystkim podłączonym urządzeniom. Istnieje możliwość wyboru priorytetu zasilania: sieć AC, system PV lub akumulatorówasert.  Azo ESB ma także możliwość współpracy z agregatami prądotwórczymi.

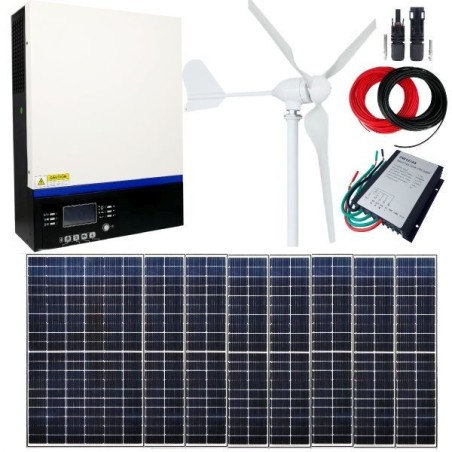

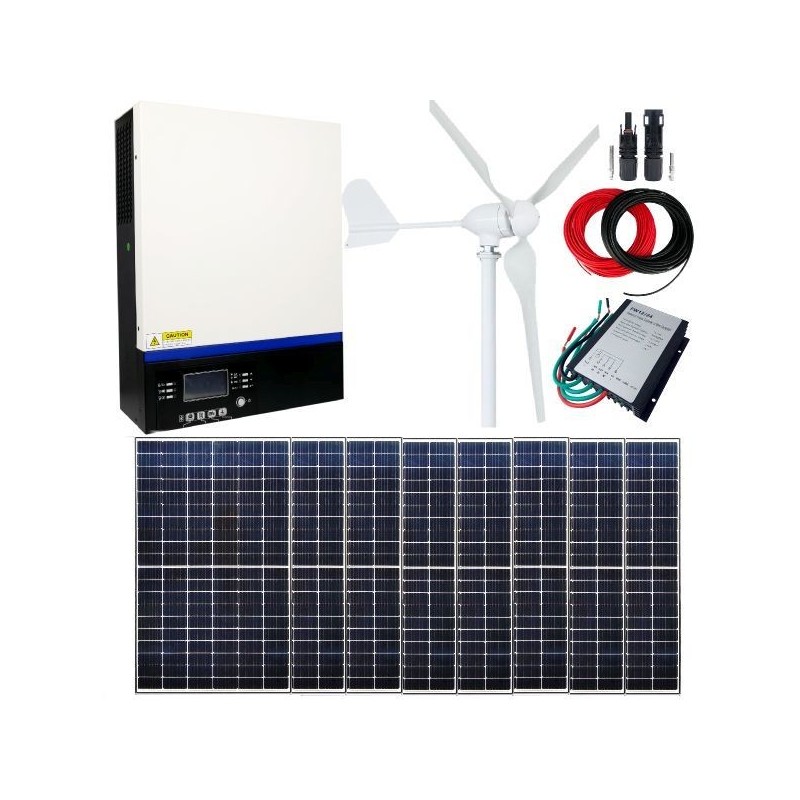

SKŁAD ZESTAWU ELEKTROWNI WIATROWO-FOTOWOLTAICZNEJ 3,6kW:

Turbina wiatrowa: Panel PV:Inwerter fotowoltaiczny: Regulator ładowania - wiatrowy:Zestaw przewodów i złącz fotowoltaiocznych
4SUN-NE-600M2-3 24V385W JA SOLAR JAM60S20 385 MR BFAZO ESB 6kW FW12/242x20m + 2x złącza MC4

 Zestaw fotowoltaiczny nie zawiera systemu montażowego. Wybierz odpowi dla siebie zestaw montażowy klikając tutaj. Do prawidłowej pracy turbiny przydomową elektrownię wiatrowo-fotowoltaiczną należy wyposażyć w akumulatory, które znajdziesz tutaj. W akumulatorze magazynowana jest energia. Turbiny nie podłączamy bezpośro do inwertera. Tylko poprzez regulator do akumulatorów. Niezbędne jest podłączenie akumulatora odpowiej grubości przewodów, w przypadku inwertera ESB 6kW producent rekomenduje przewód o przekruju 38mm2. W celu zapewnienia bezpieczeństwa instalacji PV, konieczna jest instalacja zabezpieczeń:- pomiędzy inwerterem a źródłem zasilania wejściowego AC,- pomiędzy panelami PV a inwerterem, - pomiedzy akumulatorem a inwerterem. W naszej ofercie 1-3 jest ten zestaw wraz z 2 akumulatorami o pojemności 200Ah każdy. Kliknij tutaj, aby przejść do zestawu z akumulatorami.  Instalację i konfigurację powinna wykonywać tylko i wyłącznie wykwalifikowana osoba. Należy pamiętać że każda instalacja fotowoltaiczna powinna być wyposażona w odpowio dobrane zabezpieczenia przed przeciążeniami.
ARCHITEKTURA SYSTEMU:
Schemat podłączenia zestawu z akumulatorem:
HYBRYDOWY INWERTER FOTOWOLTAICZNY ESB-6kW-24  - DANE TECHNICZNE:
 Azo Digital ESB 6kW-24 to wielofunkcyjny falownik łączący w sobie funkcję falownika, solarnego regulatora ładowania oraz ładowarki akumulatora, które pozwalają na stworzenie bezprzerwowego systemu zasilania awaryjnego w jednym urządzeniu.Stabilne napięcie wyjściowe 230V o przebiegu sinusoidalnym doskonale sprawdza się do zasilania wszelkich odbiorników energii elektrycznej, zaś wbudowany układ wspomagania przeciążeń rozruchowych umożliwia zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.Oferowane Funkcje:
Inwerter solarny o sinusoidalnym napięciu wyjściowym,Konfigurowalne napięcie wejścia zasilania,Zarządzanie trybami ładowania akumulatora,Wybór priorytetu ładowania baterii Solar / Sieć,Współpraca z agregatami prądotwórczymi,Funkcja autorestartu w przypadku zaniku energii w sieci AC,Zabezpieczenie przed przeciążeniem, zwarciem i przegrzaniem,Inteligentny system ładowania akumulatorów,Funkcja "zimnego startu",Zdejmowany panel sterownia (możliwość instalacji do 20m od urządzenia),Porty komunikacyjne,Komunikacja BT,Ustawienie priorytetów zasilania Sień AC / System PV / Bateria,
Parametry Wejściowe:
Nominalne napięcie wejściowe: 230VAC,Zakres napięcia wejściowe: 90 - 280VAC,Częstotliwość napięcia pracy: 50Hz / 60Hz (automatyczne wykrywanie),
Przetwornica DC/AC - Parametry Wyjściowe:
Napięcie wyjściowe: 230VAC,Moc szczytowa: 6000VA,Moc ciągła: 3000W,Sprawność: 93%,Czas przełączenia: 15 ms,Przebieg napięcia na wyjściu: Czysta Sinusoida,
Przetwornica AC/DC - Parametry Akumulatora:
Napięcie akumulatora: 24VDC,Napięcie ładowania akumulatora: 27VDC,Zabezpieczenie przed przeładowaniem akumulatora: 33VDC,Maksymalny prąd ładowania z sieci: 60A,Ciągły prąd ładowania z sieci: 30A,
Przetwornica PV:
Rodzaj ładowania: MPPT,Maksymalna moc paneli PV: 4000W,Zakres napięcia pracy MPPT: 120 ~ 450VDC,Maksymalne napięcie obwodu paneli PV: 500VDC,Maksymalny prąd ładowania z paneli PV: 80A,
Wymiary i Waga:
Wymiary Gł. x Sz. x Wys. [mm]: 115mm x 300mm x 400mm,Waga [kg]: 9kg,Komunikacja: USB / RS232 / RS485 / Bluetooth / Dry-contact,EAN: 5903332566433,
Warunki Pracy:
Wilgotność: 5% - 95% wilgotność względna (bez kondensacji),Temperatura pracy: -10st. C .. +50st. C,Temperatura przechowywania: -15st. C .. +60st. C,Stopień ochrony (IP):  IP21,

TURBINA WIATROWA 4SUN-NE-600M2-3 24V - DANE TECHNICZNE
 Turbina wiatrowa 4SUN-NE-600M2-3 24V o mocy znamionowej 600W, charakteryzująca się niską prędkością rozruchu, zoptymalizowanym aerodynamicznym kształtem i strukturą łopat zwiększjącą wykorzystanie energii wiatru i roczną produkcję energetyczną. Turbina posiada wbudowany hamulec magnetyczny, redukujący moment obrotowy podczas występowania wiatru o prędkości granicznej. Parametry Techniczne:Dane techniczne turbiny 4SUN-NE-600M2-3 24V:
Moc znamionowa: 600W,Moc maksymalna: 630W,Napięcie znamionowe: 24V,Prędkość startowa: 2.5m/s,Prędkość znamionowa wiatru: 10m/s,Prędkość graniczna wiatru: 45m/s,Śrca wirnika: 1.70m,Waga netto: 15kg,Ilość łopat: 3,Tworzywo łopat: nylon,Obudowa generatora: stop aluminium,Temperatura pracy: -40st. C .. +80st. C,


PANEL  JA SOLAR 385W JAM60S20 385 MR BFC - NAJWAŻNIEJSZE PARAMETRY:
 Innowacyjny panel fotowoltaiczny JA SOLAR model JAM60S20 385/MR BF o mocy 385W. Doskonałe rozwiązanie dla osób poszukujących paneli o wysokiej wydajności, niezawodności i długotrwałej żywotności.Do produkcji panelu JAM60S20 385/MR BF zastosowano półogniwa oparte na ogniwach PERC i technologii MBB. Dzięki temu wyróżnia się dużo mniejszym zmniejszeniem wydajności wraz ze wzrostem temperatury w porównaniu z konkurencją. Ja Solar 385W jest bardziej efektywny i wydajny.Ponadto dzięki niewielkiemu wpływowi zacienienia na generowanie energii, jest bardziej odporny na miejsca zacienione. Dlatego nawet w przypadku częściowego zacienienia, panel będzie produkował energie w pełni wydajnie.Panele Ja Solar 385W produkowane są w nowoczesnej i innowacyjnej technologii multi-bushbar opartej na ogniwach PERC. W porównaniu do tradycyjnych paneli, rozwiązanie Ja Solar oprócz większej wydajności i możliwości pracy w trudnych warunkach w pełnej efektywności, dodatkowo zmniejsza ryzyko wystąpienia hot-spotów (gorących punktów). Moduły Ja Solar są także bardziej odporne na obciążenia mechaniczne.

ModelTyp:Sprawność:Terminal:
(-)(%)(-)
 JA SOLAR 385W JAM60S20 385 MR BFMonokrystaliczny20,7%MC4

 PODSTAWOWE CECHY: Oferowane panele wyróżniają się:
Bardzo wysoką sprawnością energetyczną,Ogniwa monokrystaliczne wykonanen w technologii PERC,Wyjątkowa wydajność nawet  miejsach zacienionych,Wysoka odporność na obciążenia mechaniczne,Szkło frontowe o grubości 3.2mm,
ZASTOSOWANIA: Oferowane panele PV doskonale sprawdzą się w następujących zastosowaniach:
Montaż na dachu lub konstrukcjach wolnostojących systemów PV budynków mieszkalnych, komercyjnych i użytkowych,Doładowywanie akumulatorów w dzień i wykorzystywanie energii w nocy na jachtach, kempingach, domach jednorodzinnych, jak również zasilanie punktów oświetleniowych LED w domkach działkowych,Zasilanie automatyki przemysłowej, pomiarowej lub urządzeń i systemów elektronicznych takich jak radia, telewizory, zestawy monitoringu, pompy ogrodowe itp.
 PANEL FOTOWOLTAICZNY JA SOLAR 385W - DANE TECHNICZNE:  Parametry Elektryczne:
Moc maksymalna Pmax: 385WNapięcie jałowe Voc: 41,78VPrąd zwarciowy Isc: 11,53ANapięcie mocy maksymalnej Vmp: 35,04VNatężenie mocy maksymalnej Imp: 10,99ATolerancja mocy: 0-+5%Sprawność:20,7Temperaturowy wskaźnik prądu Isc: +0,044%/◦CTemperaturowy wskaźnik napięcia Voc: -0,272%/◦CTemperaturowy wskaźnik mocy Pmax: -0,350%/◦C
 Parametry Mechaniczne:
Wymiary: 1769x1052x30mmWaga: 20,5 kgOgniwa: MonokrystaliczneRama: Anodyzowane aluminiumSzyba: Szkło hartowane o wysokiej przeźroczystości, grubość 3,2mm
 Gwarancja:Moduł fotowoltaiczny objęty jest 12-letnią gwarancją w zakresie jakości wykonania. Dodatkowo udzielamy 25 lat gwarancji energetycznej, co oznacza, iż po upływie tego okresu panel zachowa sprawność na poziomie 80% mocy nominalnej.
REGULATOR WIATROWY FW12/24:
 W pełni hermetyczny regulator wiatrowy FW12/24 dedykowany do turbin wiatrowych serii S. Maksymalna moc obsługiwana przez kontroler: 300W/600W. Napięcie znamionowe akumulatorów: 12V/24V. Stopień szczelności obudowy: IP67. Parametry Techniczne:
Moc maksymalna obsługiwana przez kontroler: 300W/600W,Napięcie znamionowe akumulatorów: 12V/24V,Zabezpieczenie przed przeładowaniem: 14.5V/29V,Napięcie odcięcia akumulatora: 13.2V/26.4V,Zabezpiecznie: Ochrona przed przeładowaniem akumulatora,Stopień ochrony: IP67,Statyczny pobór mocy:
