Elektrownia WIATROWO-FOTOWOLTAICZNA 685W - Turbina + Panel + Przetwornica + Akumulator + Regulatory

Zestaw domowej elektrowni wiatrowo-fotowltaicznej off-grid składający się z: turbina wiatrowa 300W, panel fotowoltaiczny JA SOLAR 385W, przetwornica napięcia Sinus IPS-2000S, akumulator MAXX 12-FM-100 100Ah 12V, fotowoltaiczny regulator ładowania, regulator wiatrowy. Turbina wiatrowa podczas optymalnych warunkach atmosferycznych i osiągnięciu wartości znamionowych, przy prędkości wiatru 11m/s, trwającego 1h wygeneruje 300W. Dołączony do zestawu panel fotowoltaiczny przy optymalnym nasłonecznieniu trwającym 1h wyprodukuje 300W. Oznacza to że przy pełnym nasłonecznieniu i wietrznej pogodzie akumulator o pojemności 100Ah zostanie naładowany w 3h. W pełni naładowany akumulator pozwoli na zasilanie urządzenia o mocy 100W przez 10h.Należy pamiętać że na ilość prądu wyprodukowanej przez zestaw, składa się wiele składowych tj.: ukształtowanie terenu, pora roku, warunki atmosferyczne, warunki zewnętrzne. Liczba wyprodukowanej energii jest zależna od: prędkości wiatru i liczby godzin wietrznych, ilości nasłonecznienia i lokalizacji instalacji.W wyniku hybrydowego połączenia fotowoltaiki i turbiny wiatrowej otrzymujemy zestaw do zasilania oświetlenia posesji, altan, kontroli systemów nawania, stacji przekaźnikowych WiFi, systemów alarmowych, pompy do basenu/oczka wodnego, elektryczna brama wjazdowa i inne małe urządzenia instalacji elektrycznych.

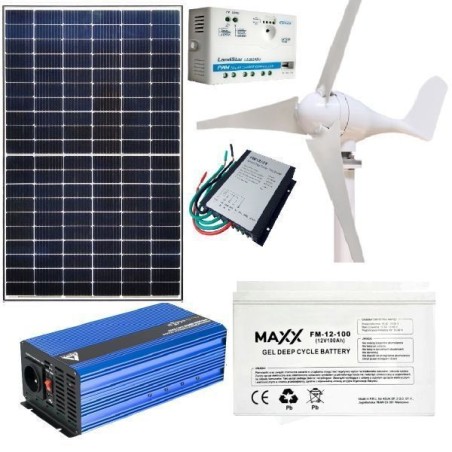

SKŁAD ZESTAWU ELEKTROWNI WIATROWO-FOTOWOLTAICZNEJ:

Turbina wiatrowa: Panel PV:Przetwornica: Akumulator:Regulator ładowania - fotowoltaikaRegulator ładowania - wiatrowy
4SUN-NE-300S-3 12V 385W JA SOLAR JAM60S20 385 MR BF IPS-2000S SINUS 12VDC / 230VACMAXX 12-FM-100 100Ah 12VEPEVER LS2024EU FW12/24

  Zestaw fotowoltaiczny nie zawiera systemu montażowego. Wybierz odpowi dla siebie zestaw montażowy klikając tutaj.Instalację i konfigurację powinna wykonywać tylko i wyłącznie wykwalifikowana osoba. Należy pamiętać że każda instalacja fotowoltaiczna powinna być wyposażona w odpowio dobrane zabezpieczenia przed przeciążeniami.
TURBINA WIATROWA 4SUN-NE-300S-3 12V - DANE TECHNICZNE
Turbina wiatrowa 4SUN-NE-300S-3 12V o mocy znamionowej 300W, charakteryzująca się niską prędkością rozruchu, zoptymalizowanym aerodynamicznym kształtem i strukturą łopat zwiększjącą wykorzystanie energii wiatru i roczną produkcję energetyczną. Turbina posiada wbudowany hamulec magnetyczny, redukujący moment obrotowy podczas występowania wiatru o prędkości granicznej Parametry Techniczne:Dane techniczne turbiny 4SUN-NE-300S-3 12V:
Moc znamionowa: 300W,Moc maksymalna: 330W,Napięcie znamionowe: 12V,Prędkość startowa: 2.5m/s,Prędkość znamionowa wiatru: 11m/s,Prędkość graniczna wiatru: 45m/s,Śrca wirnika: 1.35m,Waga netto: 7.5kg,Ilość łopat: 3,Tworzywo łopat: nylon,Obudowa generatora: stop aluminium,Temperatura pracy: -40st. C .. +80st. C,


PANEL  JA SOLAR 385W JAM60S20 385 MR BFC - NAJWAŻNIEJSZE PARAMETRY:
 Innowacyjny panel fotowoltaiczny JA SOLAR model JAM60S20 385/MR BF o mocy 385W. Doskonałe rozwiązanie dla osób poszukujących paneli o wysokiej wydajności, niezawodności i długotrwałej żywotności.Do produkcji panelu JAM60S20 385/MR BF zastosowano półogniwa oparte na ogniwach PERC i technologii MBB. Dzięki temu wyróżnia się dużo mniejszym zmniejszeniem wydajności wraz ze wzrostem temperatury w porównaniu z konkurencją. Ja Solar 385W jest bardziej efektywny i wydajny.Ponadto dzięki niewielkiemu wpływowi zacienienia na generowanie energii, jest bardziej odporny na miejsca zacienione. Dlatego nawet w przypadku częściowego zacienienia, panel będzie produkował energie w pełni wydajnie.Panele Ja Solar 385W produkowane są w nowoczesnej i innowacyjnej technologii multi-bushbar opartej na ogniwach PERC. W porównaniu do tradycyjnych paneli, rozwiązanie Ja Solar oprócz większej wydajności i możliwości pracy w trudnych warunkach w pełnej efektywności, dodatkowo zmniejsza ryzyko wystąpienia hot-spotów (gorących punktów). Moduły Ja Solar są także bardziej odporne na obciążenia mechaniczne.

ModelTyp:Sprawność:Terminal:
(-)(%)(-)
 JA SOLAR 385W JAM60S20 385 MR BFMonokrystaliczny20,7%MC4

 PODSTAWOWE CECHY: Oferowane panele wyróżniają się:
Bardzo wysoką sprawnością energetyczną,Ogniwa monokrystaliczne wykonanen w technologii PERC,Wyjątkowa wydajność nawet  miejsach zacienionych,Wysoka odporność na obciążenia mechaniczne,Szkło frontowe o grubości 3.2mm,
ZASTOSOWANIA: Oferowane panele PV doskonale sprawdzą się w następujących zastosowaniach:
Montaż na dachu lub konstrukcjach wolnostojących systemów PV budynków mieszkalnych, komercyjnych i użytkowych,Doładowywanie akumulatorów w dzień i wykorzystywanie energii w nocy na jachtach, kempingach, domach jednorodzinnych, jak również zasilanie punktów oświetleniowych LED w domkach działkowych,Zasilanie automatyki przemysłowej, pomiarowej lub urządzeń i systemów elektronicznych takich jak radia, telewizory, zestawy monitoringu, pompy ogrodowe itp.
 PANEL FOTOWOLTAICZNY JA SOLAR 385W - DANE TECHNICZNE:  Parametry Elektryczne:
Moc maksymalna Pmax: 385WNapięcie jałowe Voc: 41,78VPrąd zwarciowy Isc: 11,53ANapięcie mocy maksymalnej Vmp: 35,04VNatężenie mocy maksymalnej Imp: 10,99ATolerancja mocy: 0-+5%Sprawność:20,7Temperaturowy wskaźnik prądu Isc: +0,044%/◦CTemperaturowy wskaźnik napięcia Voc: -0,272%/◦CTemperaturowy wskaźnik mocy Pmax: -0,350%/◦C
 Parametry Mechaniczne:
Wymiary: 1769x1052x30mmWaga: 20,5 kgOgniwa: MonokrystaliczneRama: Anodyzowane aluminiumSzyba: Szkło hartowane o wysokiej przeźroczystości, grubość 3,2mm
 Gwarancja:Moduł fotowoltaiczny objęty jest 12-letnią gwarancją w zakresie jakości wykonania. Dodatkowo udzielamy 25 lat gwarancji energetycznej, co oznacza, iż po upływie tego okresu panel zachowa sprawność na poziomie 80% mocy nominalnej.
PRZETWORNICA NAPIĘCIA 12VDC / 230VAC - AZO DIGITAL- IPS-2000S SINUS:Przetwornica napięcia 12V / 230V - AZO DIGITAL- IPS-2000S jest nowoczesnym urządzeniem elektronicznym pozwalającym na uzyskanie napięcia przemiennego 230VAC z instalacji napięcia stałego o wartości 12VDC.W odróżnieniu od klasycznych rozwiązań stosowanych w przetwornicach napięcia DC/AC w urządzeniach IPS serii SINUS wytwarzane jest napięcie przemienne o przebiegu sinusoidalnym - identyczne z tym jakie jest obecne w sieci energetycznej. Takie rozwiązanie umożliwia zasilenie urządzeń wyposażonych w silniki elektryczne i transformatory, co w przypadku zastosowania zwykłych przetwornic napięcia wytwarzających na swoim wyjściu napięcie o przebiegu tzw. sinusoidy modyfikowanej nie było by możliwe i mogło by spowodować ich uszkodzenie. Połączenie sinusoidalnego przebiegu napięcia wyjściowego z układem miękkiego startu "SoftStart" umożliwia podłączenie do przetwornicy silników indukcyjnych - znajdujących się między innymi w takich urządzeniach jak lodówki, zamrażarki czy pompy, bez potrzeby przewymiarowania ich mocy.W skład opakowania oprócz samej przetwornicy wchodzą kable zasilające, zapasowy komplet bezpieczników, instrukcja obsługi w języku polskim.Jakość przetwornicy potwierdza udzielana przez producenta 3-letnia gwarancja. Parametry Techniczne:
Napięcie wejściowe (DC): 11V ÷ 15V,Napięcie wyjściowe (AC): 230V,Przebieg napięcia wyjściowego: sinusoidalny,Częstotliwość napięcia wyjściowego: 50Hz,Moc maksymalna: 2000VA,Moc ciągła: 1000VA,Bezpiecznik: 4x30A,Złącze zasilania: śrubowe M6,Gniazdo wyjściowe 230V: E (z bolcem) - 1szt., Obudowa: aluminium,Wymiary (dł. x szer. x wys.): 293 x 150 x 98 [mm],Waga netto: 3,1kg,Zabezpieczenia: przeciążeniowe, zwarciowe, termiczne, podnapięciowe, nadnapięciowe, różnicowoprądowe, przed odwrotnym podłączeniem, ostrzeżenie przed głębokim rozładowaniem akumulatora,Miękki rozruch silników indukcyjnych: Tak,Temperatura pracy: od 0 do +40°C,Sprawność:  > 92%,Port USB: Tak - 5V / 500mA,Chłodzenie:  Aktywne (start wentylatora powyżej 30% obciążenia),Stopień ochrony (IP):  IP21,


AKUMULATOR MAXX 12-FM-100 100Ah 12V - NAJWAŻNIEJSZE PARAMETRY:
Akumulator żelowy MAXX 12-FM-100 100Ah 12V o pojemności 100Ah i napięciu nominalnym 12V. Jest to w pełni bezobsługowa bateria, której elektrolit ma postać żelu. Zastosowanie żelu zamiast cieczy, znacząco zwiększa wytrzymałość i wydajność akumulatora. Jest też dużo bardziej odporny na ekstremalne temperatury, wibracje czy uderzenia. Akumulator wykonany w nowoczesnej technologii Deep Cycle, która pozwala na pełne naładowanie nawet po głębokim rozładowaniu. Dzięki możliwości cyklicznego rozładowania i ładowania idealnie sprawdza się w instalacjach solarnych.

ModelNapięcie Nominalne:Pojemność Akumulatora:Technologia wykonania:
(V)(Ah)(-)
12-FM-10012V100AhŻel

 ZALETY AKUMULATORÓW ŻELOWYCH:
Bezobsługowe,Duża liczba cykli pracy,Technologia Deep Cycle,Długa żywotność,Przystosowany do pracy cyklicznej i buforowej
 Akumulator żelowy VRLA 12-FM-100 - DANE TECHNICZNE:
Model: 12-FM-100,Napięcie nominalne: 12V,Pojemność: 100Ah,Szerokość: 330 mm,Głębokość: 171 mm,Wysokość całkowita: 220 mm,Waga: 28,4 kg,Pełna szczelność: Tak,Technologia wykonania: ŻelGwarancja: 2 lata w przypadku zakupu dla osób fizycznych, 12 miesięcy w przypadku zakupu przez firmę.

REGULATOR ŁADOWANIA 20A LS2024EU:
 Regulator ładowania Epever jest koniecznym elementem instalacji fotowoltaicznej, który chroni akumulator przed przeładowaniem oraz głębokim rozładowaniem przy pobieraniu prądu przez odbiorniki działających na napięcie stałe 12V/24V. Regulator posiada wyjście USB, dostosowuje się automatycznie do napięcia systemu 12V/24V. Posiada głęboką ochronę przeciw przepięciom, zwarciom, odwrotną polaryzacją przeciążeniem itd.

ModelNapięcie systemuMax. napięcie obwodu PV Zakres napięcia wejściowego akumulatoraNapięcie odłączania niskiego napięciaZnamionowy prąd ładowania
Znamionowy prąd rozładowania
Stopień IP
(V)(V)(V)(V)(A)(A)(-)
 LS2024EU12/24508-3211,12020IP 20

 Parametry Techniczne:
Własne zużycie mocy: ≤5mA(12V); ≤7mA (24V)Port wyjściowy USB: 5VDC/1.2ARozmiar otworu montażowego: Φ4.5Terminal: 10AWG /6mm2Temperatura pracy: -35℃～+55℃Wilgotność: ≤95% N.C.Długość[mm]: 148Szerokość[mm]:  85Głębokość[mm]:  34Waga[g]: 180

REGULATOR WIATROWY FW12/24:
 W pełni hermetyczny regulator wiatrowy FW12/24 dedykowany do turbin wiatrowych serii S. Maksymalna moc obsługiwana przez kontroler: 300W/600W. Napięcie znamionowe akumulatorów: 12V/24V. Stopień szczelności obudowy: IP67. Parametry Techniczne:
Moc maksymalna obsługiwana przez kontroler: 300W/600W,Napięcie znamionowe akumulatorów: 12V/24V,Zabezpieczenie przed przeładowaniem: 14.5V/29V,Napięcie odcięcia akumulatora: 13.2V/26.4V,Zabezpiecznie: Ochrona przed przeładowaniem akumulatora,Stopień ochrony: IP67,Statyczny pobór mocy:
