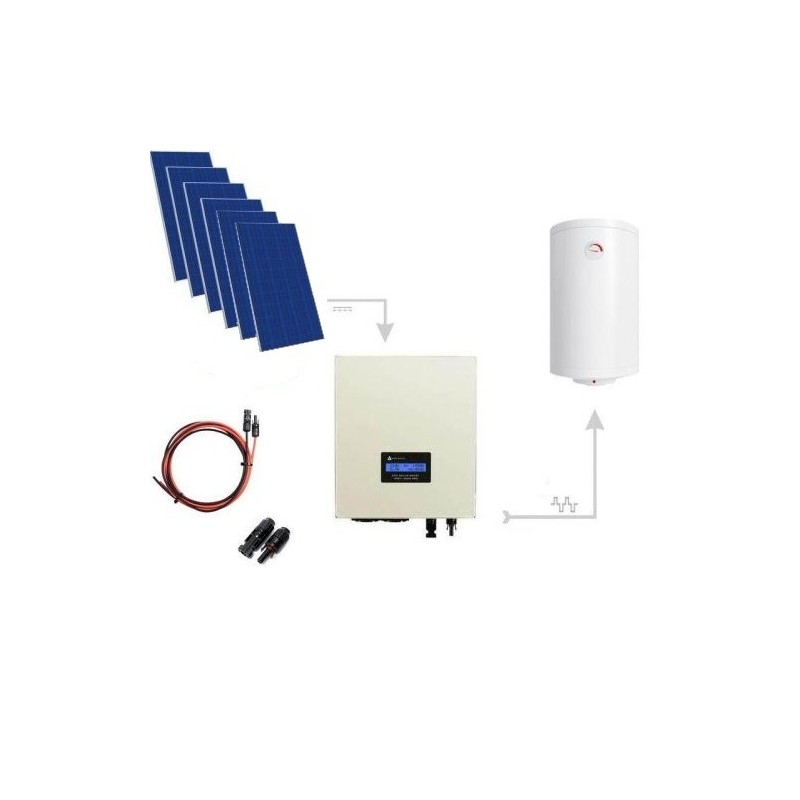

Zestaw Do Grzania Wody 2500W (6 x Panel PV Monokrystaliczny + Przetwornica 3,5kW PRO)

Skład zestawu: 6 x panel monokrystaliczny Kingdom Solar KD-M430 o mocy 430W z technologią N-type, przetwornica napięcia Eco Solar Boost MPPT-3000 PRO o mocy 3,5kW oraz komplet przewodów 25m ze złączami.
SKŁAD ZESTAWU 2500W DO GRZANIA WODY CWU:

ModelPanel PV:Przetwornica Napięcia:Akcesoria:
(-)(-)(-)
Zestaw 2500W Do Grzania Wody6 x Kingdom Solar KD-M430 o mocy 430WECO Solar Boost MPPT-3000 3,5kW PRO25m Przewodów Ze Złączami

 Gwarancja: 2 lata w przypadku zakupu dla osób fizycznych, 12 miesięcy w przypadku zakupu przez firmę. Zestaw fotowoltaiczny nie zawiera systemu montażowego. Wybierz odpowi dla siebie zestaw montażowy klikając tutaj.Instalację i konfigurację powinna wykonywać tylko i wyłącznie wykwalifikowana osoba. Należy pamiętać że każda instalacja fotowoltaiczna powinna być wyposażona w odpowio dobrane zabezpieczenia przed przeciążeniami.
ZASADA DZIAŁANIA:
 Zestaw do grzania wody jest bardzo łatwy w montażu. Należy podłączyć panele fotowoltaiczne wraz z przetwornicą ktora zamienia prąd stały generowany przed panele, na prąd zmienny którym bezproblemu można zasilić odbiorniki energii np. bojler, ogrzewanie podłogowe lub inne urządzenia. Trzeba pamietać że prądem stałym generowanym przez panele nie możemy zasilać urządzeń, niezbędna jest przetwornica.Maksymalna moc prezentowanego systemu to 3,5 kW, przetwornica została wyposażona w 2 wyjścia, w których jedno ma cechę priorytetową "1", a drugie jest wyjściem zależnym "2". Oznacza to że na wyjściu priorytetowym zawsze jest napięcie, a na wyjściu zależnym pojawia się napięcie gdy na wyjściu priorytetowym nie jest pobierana energia. W praktyce do przetwornicy możemy podłączyć 2 urządzenia wyjściowe (np dwa bojlery), jeden będzie nagrzewany jako pierwszy, a drugi w przypadku gdy termostat pierszego nie będzie potrzebował energii. Zaimplementowana funkcja MPPT pozwoli na automatyczne przystostosowanie mocy grzałki i ustawienia punktu pracy, tak aby całkowicie wykorzystać energię z paneli fotowoltaicznych.
ARCHITEKTURA SYSTEMU:
 Schemat połączenia zestawu PV:

PANEL SŁONECZNY Kingdom Solar KD-M430 N-TYPE 430W - DANE TECHNICZNE:
 Energia pozyskiwana z paneli pochodzi z promieniowania słonecznego, jednego z najłatwiej 1-3ch źródeł odnawialnych, co czyni je ekologicznym i przyszłościowym rozwiązaniem. Złącza MC4 umożliwiają łatwe łączenie wielu modułów, co sprawia, że panel może być używany zarówno w zastosowaniach domowych, jak i komercyjnych. Panele objęte są długą gwarancją, a ich żywotność przewidziana jest na 30 lat.Dzięki technologii SMBB, panele te wyposażone są w większą liczbę busbarów, czyli metalowych ścieżek przewodzących prąd. Większa liczba busbarów poprawia trwałość i wydajność paneli, równomiernie rozprowadzając energię, co zmniejsza ryzyko awarii oraz ogranicza powstawanie mikropęknięć, spowalniając proces degradacji.Zastosowania:
Zasilanie budynków mieszkalnych, komercyjnych i użytkowych (montaż na dachu i gruncie)Ładowanie akumulatorów na jachtach, kempingach, domkach działkowych oraz zasilanie oświetlenia LEDZasilanie urządzeń przemysłowych, elektronicznych, takich jak radio, telewizory, kamery, a także systemów automatyki w halach produkcyjnych i magazynach
Najważniejsze cechy:
Wysoka efektywność energetycznaPrzeznaczenie do pracy przy napięciu stałym 1000/1500VDC zge z normami IECPowłoka samoczyszcząca (fotokataliza i hydrofilne właściwości), która pozwala na szybkie usuwanie zanieczyszczeńOptymalna wydajność przy niskim poziomie nasłonecznieniaOdporność na obciążenia wiatrem (2400 Pa) i śniegiem (5400 Pa)Dodatnia tolerancja mocy: 0/+3%Testy EL przeprowadzane dwukrotnie w celu wyeliminowania wadModuły prądowo sortowane, co zwiększa wydajność systemuOdporność na degradację wywołaną potencjałem (PID)

PANEL SŁONECZNY KINGDOM SOLAR Kingdom Solar KD-M430 N-TYPE 430W - DANE TECHNICZNE:

Parametry / Nazwa produktu Panel fotowoltaiczny KD-M430 430W (N-type)Moc nominalna Pmax (W): 430Tolerancja mocy Pmax Maximum: 0 ~ +5Maksymalne napięcie Vmp [V]: 32.38Prąd w mocy nominalnej lmp [A]: 13.28Napięcie obwodu otwartego VOC [V]: 38.95Zabezpieczenie zwarciowe [A]: 25Prąd zwarciowy [A]: 13.73Wydajność modułu [%]: 21.5NOTC: 46°C - 50°CWspółczynnik temperatury Pmax: -0.29%/CWspółczynnik temperatury Voc: -0.25%/CWspółczynnik temperatury Isc: +0.045%/CMaksymalne napięcie pracy: 1500VDCTemperatura robocza: -40°C +85°CMaksymalny prąd zwrotny [A]: 25Maks. obciążenie (śnieg/wiatr): 5400 Pa / 2400 PaOgniwa: Mono 60×180 mm N-typeIlość ogniw: 108 (6×18)Wymiary modułu [mm]: 1722×1134×30Waga [kg]: 21.3Szkło: powłoka antyrefleksyjna, 3.2mm szyba, szkło hartowaneSkrzynka przyłączeniowa: IP68Przewody: 4mm2, (+)30cm, (-)30cmKonektory: MC4-kompatybilne

PRZETWORNICA NAPIĘCIA ECO SOLAR BOOST MPPT-3000 3,5KW PRO - DANE TECHNICZNE:
Przetwornica napięcia ECO Solar Boost MPPT-3000 PRO wyposażona jest w czytelny wyświetlacz LCD, pokaujący najważniejsze parametry instalcji:
napięcie systemu paneli PVprąd wytworzony przez panele PVmoc generowana na wyjściucałkowitą sume energii wypordukowanej: w danymu,u poprz, oraz od pierwszego włączenia
Ponadto na wyświatlaczu występuje komunikat w przypadku wykretego błędy bądź nieprawidłowości. Parametry:
Napięcie wejściowe: 120 ~ 350VDC,Napięcie wyjściowe: 120 ~ 350VAC,Moc maksymalna: 3,5 kW,Funkcja MPPT: Tak,Połączenie paneli: szeregowe lub szeregowo równoległe,Przebieg napięcia na wyjściu: modyfikowany sinus,Wyjście VAC nr 1: priorytetowe,Wyjście VAC nr 2: zależne,
  Wbudowane Zabezpieczenia:
Zabezpieczenie podnapięciowe oraz nadnapięciowe: tak,Zabezpieczenie termiczne: tak,Zabezpieczenie przeciążeniowe: tak,
 Instalacja i Wymiary:
Temperatura pracy: -25st. C ~ +55st. C,Sprawność: >96%,Chłodzenie: Aktywne,Złącze zasilania: złącze MC4,Gniazdo wyjściowe 230V: 2 x E z bolcem,Obudowa: aluminium,Stopień ochrony: IP21,Wymiary LxWxH.: 320mm x 272mm x 96mm,Waga: 4,1kg,
 Zestaw sprzedawany jest z 5-letnią gwarancja producenta.
KOMPLET PRZEWODÓW ZE ZŁĄCZAMI:
Sprzedawany zestaw zawiera komplet 25 metrów przewodów ze złączami.

DOBÓR OPTYMALNEJ MOCY GRZAŁKI:

Poniższa tabela prezentuje sposób doboru optymalnej grzałki w zależności od mocy i napięcia systemu PV, co jest szczególnie istotne ze względu na osiągnięcie największej sprawności systemu PV do grzania wody.W tabeli kolorem zielonym oznaczono grzałki optymalne, kolorem pomarańczowym zbyt słabe, zaś kolorem czerwonym zbyt mocne.
