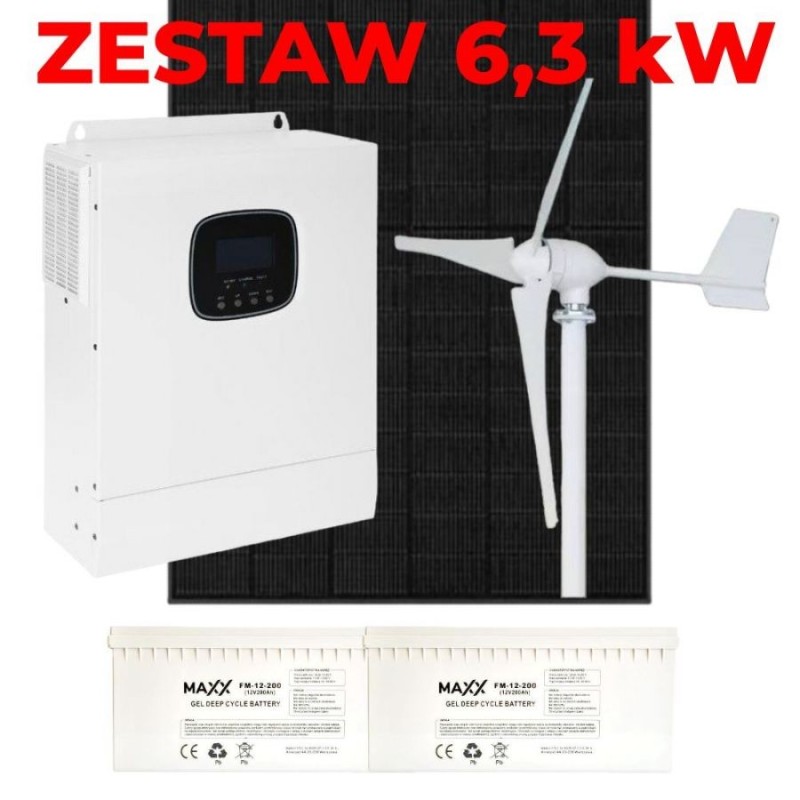

Elektrownia WIATROWO-FOTOWOLTAICZNA 6,3kW - 12 x Panel 440W JA SOLAR + Turbina 1000W + Inwerter Off Grid ESB 11kW

 Zestaw Elektrowni WIATROWO-FOTOWOLTAICZNEJ o mocy 6,3 kW składa się z komponentów pozwalających na efektywne wytwarzanie energii z dwóch odnawialnych źródeł: słońca i wiatru. Takie połączenie zwiększa niezależność energetyczną, szczególnie w miejscach o zmiennych warunkach atmosferycznychW skład zestawu wchodzą:
10 x Panel Moduł Fotowoltaiczny JA SOLAR 440W JAM54D41 LB_FB
Każdy z paneli ma moc 440 W, co łącznie daje 2640W, energii elektrycznej generowanej przez system fotowoltaiczny.
Panele wyróżniają się wysoką efektywnością oraz technologią Half-Cell, co zwiększa ich wydajność, szczególnie w mniej sprzyjających warunkach oświetleniowych.

Inwerter Off-Grid AZO ESB 11kW 24V:
Inwerter o mocy 11 kW, który przekształca prąd stały generowany przez panele fotowoltaiczne i turbinę wiatrową w prąd zmienny, gotowy do zasilania urządzeń elektrycznych.
System off-grid pozwala na niezależność od sieci energetycznej, co czyni go idealnym rozwiązaniem dla obszarów oddalonych od głównych linii energetycznych.

2 x Akumulator Żelowy MAXX 200Ah 12V:
Dwa akumulatory żelowe o pojemności 200 Ah każdy, zapewniają magazynowanie energii na czas, gdy nie ma wystarczającej ilości słońca lub wiatru.
System o napięciu 24V jest zintegrowany z inwerterem, co pozwala na stabilne przechowywanie i dostarczanie energii w miarę potrzeb.

Turbina Wiatrowa 1000W MAXX 1000M6-3 24V:
Turbina wiatrowa o mocy 1000 W, która wspiera system fotowoltaiczny w produkcji energii, szczególnie podczas wietrznych.
Została zaprojektowana do pracy przy napięciu 24V, co idealnie współgra z resztą zestawu.

Regulator wiatrowy 10/24


Regulator ładowania FW10-24 to dedykowane rozwiązanie do zarządzania pracą turbin wiatrowych FW10-24, zapewniające optymalną kontrolę ładowania akumulatorów i bezpieczeństwo instalacji. Urządzenie obsługuje turbiny o maksymalnej mocy do 1000W przy napięciu znamionowym akumulatorów 24V.


Zestaw kabli i konektorów MC4


W zestawie znajduje się także zestaw kabli i konektorów MC4. Przewody 6mm2 o długość 2x 20m (czerwony i czarny)

Zestaw ten jest zoptymalizowany do zasilania małych domów, domków letniskowych lub gospodarstw domowych, które chcą maksymalnie wykorzystać odnawialne źródła energii, redukując jednocześnie zależność od sieci energetycznej. Zestaw fotowoltaiczny nie zawiera systemu montażowego. Wybierz odpowi dla siebie zestaw montażowy klikając tutaj. WAŻNA INFORMACJA !!! Turbiny nie podłączamy bezpośro do inwertera. Tylko poprzez regulator do akumulatorów!!! Akumulator jest niezbędny do prawidłowej pracy turbiny. Niezbędne jest podłączenie akumulatora odpowiej grubości przewodów, w przypadku inwertera producent rekomenduje przewód o przekroju min 35mm2. W celu zapewnienia bezpieczeństwa instalacji PV, konieczna jest instalacja zabezpieczeń:- pomiędzy inwerterem a źródłem zasilania wejściowego AC,- pomiędzy panelami PV a inwerterem, - pomiedzy akumulatorem a inwerterem. Instalację i konfigurację powinna wykonywać tylko i wyłącznie wykwalifikowana osoba. Należy pamiętać że każda instalacja fotowoltaiczna powinna być wyposażona w odpowio dobrane zabezpieczenia przed przeciążeniami.
ARCHITEKTURA SYSTEMU:
 Schemat podłączenia zestawu z akumulatorem:
HYBRYDOWY INWERTER FOTOWOLTAICZNY ESB 11kW-24  - DANE TECHNICZNE:
 Inwertery solarne serii ESB to nowoczesne urządzenia zaprojektowane z myślą o budowie niezależnych systemów zasilania Off-Grid 230V, wykorzystujących energię słoneczną z paneli PV, sieć energetyczną oraz akumulatory. Dzięki swojej zaawansowanej konstrukcji i wszechstronności, idealnie nadają się zarówno do pracy w trybie UPS, jak i w systemach buforowych opartych wyłącznie na panelach PV lub wspomaganych energią z sieci.Kluczowe cechy:
Stabilne napięcie wyjściowe 230V: Idealne do zasilania wszystkich urządzeń elektrycznych, w tym tych wymagających dużego prądu rozruchowego, takich jak lodówki czy agregaty.Wspomaganie przeciążeń rozruchowych: Gwarancja płynnej pracy urządzeń o wysokim zapotrzebowaniu na energię w momencie uruchamiania.Elastyczna konfiguracja: Możliwość ładowania akumulatorów z paneli PV, sieci energetycznej lub obu jednocześnie.
Intuicyjna obsługa:
Panel sterowania: Umieszczony z przodu urządzenia, umożliwia łatwe monitorowanie parametrów pracy oraz konfigurację trybów.Moduł komunikacji WiFi Pozwala na zdalny podgląd i konfigurację inwertera za pomocą smartfona i aplikacji mobilnej.
Hybrydowe systemy zasilania:Inwertery ESB pozwalają na pracę bez zewnętrznego akumulatora, wspomagając zasilanie urządzeń energią solarną przy jednoczesnym korzystaniu z sieci energetycznej.Dzięki inwerterom ESB budowa niezależnych i efektywnych systemów zasilania jeszcze nigdy nie była tak prosta i dostępna! 🌞 Oferowane Funkcje:
Inwerter solarny o sinusoidalnym napięciu wyjściowym,Konfigurowalne napięcie wejścia zasilania,Zarządzanie trybami ładowania akumulatora,Wybór priorytetu ładowania baterii Solar / Sieć,Współpraca z agregatami prądotwórczymi,Funkcja autorestartu w przypadku zaniku energii w sieci AC,Zabezpieczenie przed przeciążeniem, zwarciem i przegrzaniem,Inteligentny system ładowania akumulatorów,Funkcja "zimnego startu",Zdejmowany panel sterownia (możliwość instalacji do 20m od urządzenia),Porty komunikacyjne,Komunikacja BT,Ustawienie priorytetów zasilania Sień AC / System PV / Bateria,
Tryb sieciowy
Znamionowe napięcie wejściowe: 220/230 Vac
Zakres napięcia wejściowego: (170 Vac ~ 280 Vac) ±2% // (90 Vac ~ 280 Vac) ±2%
Częstotliwość: 50 Hz / 60 Hz (auto wykrywanie)
Zakres częstotliwości: 47±0,3 Hz ~ 55±0,3 Hz (50 Hz) // 57±0,3 Hz ~ 65±0,3 Hz (60 Hz)
Ochrona przed przeciążeniem / zwarciem : Rozłącznik
Wydajność: > 95 %
Czas przełączania: 10 ms (wartość typowa)
Zabezpieczenie przed prądem wstecznym AC: Tak
Maksymalna moc ciągła: 11000 VA
Tryb inwertera
Przebieg napięcia wyjściowego: Czysta sinusoida
Znamionowa moc wyjściowa (VA): 5500 VA
Znamionowa moc wyjściowa (W): 5500 W
Znamionowe napięcie wyjściowe (Vac): 230 Vac
Tolerancja napięcia wyjściowego: ±5%
Zakres częstotliwości wyjściowej (Hz): 50 Hz ± 0,3 Hz / 60 Hz ± 0,3 Hz
Maksymalna sprawność: 90 %
Ochrona przed przeciążeniem: TAK
Ochrona wyjścia przed zwarciem: Rozłącznik
Znamionowe napięcie akumulatora: 48 V
Zakres napięcia akumulatora: 40 Vdc ~ 60 Vdc ± 0,6 Vdc
Tryb oszczędzania energii: Obciążenie ≤ 50 W
Ładowanie AC
Obsługiwany typ akumulatora: kwasowo-ołowiowy lub litowy
Maksymalny prąd ładowania: 60 A
Precyzja prądu ładowania: ± 5 A
Zakres napięcia ładowania: 40 ~ 60 V
Ochrona przed zwarciem: Rozłącznik oraz bezpiecznik
Ochrona przed przeładowaniem: Alarm, zatrzymanie po 1 minucie
Ładowanie PV
Maksymalne napięcie obwodu otwartego PV: 500 V
Zakres napięcia pracy PV: 120 ~ 500 V
Zakres napięcia MPPT: 120 ~ 450 V
Napięcie startowe: 120 V
Zakres napięcia akumulatora: 40 ~ 60 V
Zalecana moc obwodu PV: < 6000 W
Zakres prądu ładowania PV: 0 ~ 100 A
Zabezpieczenie przed zwarciem ładowania: Bezpiecznik
Zabezpieczenie przed odwrotnym odłączeniem: Tak
Specyfikacja
Zakres temperatur pracy: -10°C do 55°C
Zakres temperatur przechowywania: -25°C ~ 60°C
Zakres wilgotności: 5% do 95%
Hałas: ≤ 60 dB
Chłodzenie: Wentylator automatyczny
Interfejs komunikacyjny: USB / RS485 / styk bezpotencjałowy
Wymiary: 430 x 330 x 125 [mm]
Masa: 10,7 kg

Turbina Wiatrowa 1000W MAXX 1000M6-3 24V - DANE TECHNICZNE
 Turbina wiatrowa o mocy 1000W 24V to wydajne i solidne rozwiązanie do generowania energii z wiatru, charakteryzujące się niską prędkością rozruchu oraz wysokim wykorzystaniem energii wiatru. Dzięki zoptymalizowanemu aerodynamicznemu kształtowi i strukturze łopat, urządzenie zapewnia efektywne przekształcanie energii wiatru na energię elektryczną, co przyczynia się do zwiększenia rocznej produkcji energetycznej. Turbina jest idealnym wyborem zarówno dla instalacji domowych, jak i komercyjnych, poszukujących niezawodnego i trwałego źródła odnawialnej energii. Parametry Techniczne:
Model 1000M6-3Moc znamionowa 1000WNapięcie znamionowe 24VPrędkość startowa 1,5m/sPrędkość znamionowa wiatru 10m/sPrędkość graniczna wiatru 45m/sŚrca wirnika 2,05mWaga netto 29kgIlość łopat 3Tworzywo łopat nylonObudowa generatora stop aluminiumTemperatura pracy -40°C - 80°C


PANEL  JA SOLAR 405W JAM54S30 405W MR_HC - NAJWAŻNIEJSZE PARAMETRY:
 Panel fotowoltaiczny JA Solar JAM54S30-HC MONO 405W MR_HC z czarną ramą to zaawansowany moduł monokrystaliczny, stworzony z myślą o maksymalnej wydajności i nowoczesnym designie. Ten panel doskonale sprawdzi się zarówno w domowych, jak i komercyjnych instalacjach fotowoltaicznych.Najważniejsze cechy:
Wysoka wydajność: Panel oferuje sprawność na poziomie 20,7%, co przekłada się na efektywne wykorzystanie promieniowania słonecznego.Technologia half-cut: Ogniwa cięte na pół zmniejszają straty mocy i zwiększają efektywność, szczególnie w przypadku częściowego zacienienia.Solidna konstrukcja: Dzięki technologii PERC z multibusbarami, panel jest odporny na uszkodzenia mechaniczne i posiada niższe ryzyko powstawania hot spotów.Nowoczesny wygląd: Czarna rama nadaje elegancji i estetyki, co czyni go atrakcyjnym wizualnie rozwiązaniem dla różnych typów dachów.Optymalna praca w różnych warunkach: Niska wrażliwość na zacienienie pozwala na zachowanie wysokiej wydajności w zmiennych warunkach oświetleniowych.
JA Solar JAM54S30-HC MONO 405W MR to niezawodny panel fotowoltaiczny, który łączy zaawansowaną technologię z wytrzymałą konstrukcją, zapewniając długoterminową efektywność i estetykę na najwyższym poziomie.Moduł fotowoltaiczny JA SOLAR to zdecydowany faworyt wszystkich szukająych najwyższej wydajności i niezawodności w każdych warunkach!.Panel wyposażony został w złącza MC4, zapewniające łatwe połączenie ze sobą kilku modułów.

ModelTyp:Sprawność:Terminal:
(-)(%)(-)
JA SOLAR 405W JAM54S30 405W MR_HCMonokrystaliczny20,7%MC4

 PODSTAWOWE CECHY: Oferowane panele wyróżniają się:
Bardzo wysoką sprawnością energetyczną,Ogniwa monokrystaliczne wykonanen w technologii PERC,Wyjątkowa wydajność nawet  miejsach zacienionych,Wysoka odporność na obciążenia mechaniczne,Szkło frontowe o grubości 3.2mm,
ZASTOSOWANIA: Oferowane panele PV doskonale sprawdzą się w następujących zastosowaniach:
Montaż na dachu lub konstrukcjach wolnostojących systemów PV budynków mieszkalnych, komercyjnych i użytkowych,Doładowywanie akumulatorów w dzień i wykorzystywanie energii w nocy na jachtach, kempingach, domach jednorodzinnych, jak również zasilanie punktów oświetleniowych LED w domkach działkowych,Zasilanie automatyki przemysłowej, pomiarowej lub urządzeń i systemów elektronicznych takich jak radia, telewizory, zestawy monitoringu, pompy ogrodowe itp.
 PANEL FOTOWOLTAICZNY JA SOLAR 440W - DANE TECHNICZNE:  Parametry elektryczne:
Moc maksymalna Pmax 440WNapięcie jałowe Voc 38,90VPrąd zwarciowy Isc 14,31ANapięcie mocy maksymalnej 32,47VNatężenie mocy maksymalnej 13,55A
Tolerancja mocy 0-+5%
Sprawność 22%
Parametry temperaturowe:
Temperaturowy wskaźnik prądu Isc +0,046%/◦CTemperaturowy wskaźnik napięcia Voc -0,260%/◦CTemperaturowy wskaźnik mocy Pmax -0,300%/◦C
Parametry mechaniczne:
Wymiary 1762x1134x30mmWaga 22 kgOgniwa MonokrystaliczneRama CzarnaSzyba Szkło hartowane o wysokiej przeźroczystości, grubość 3,2mm


REGULATOR WIATROWY FW10/24:
 Regulator ładowania FW10-24 to dedykowane rozwiązanie do zarządzania pracą turbin wiatrowych FW10-24, zapewniające optymalną kontrolę ładowania akumulatorów i bezpieczeństwo instalacji. Urządzenie obsługuje turbiny o maksymalnej mocy do 1000W przy napięciu znamionowym akumulatorów 24V. Regulator oferuje funkcje hamowania turbiny przy napięciu 30V oraz automatycznego odzyskiwania przy 27V, co chroni system przed przeciążeniem i uszkodzeniami.Dane techniczne kontrolera FW10-24:
Maksymalna moc obsługiwana przez kontroler: 1000wNapięcie znamionowe akumulatorów: 24VNapięcie hamowania turbiny wiatrowej: 30VNapięcie odzyskiwania turbiny wiatrowej: 27VZabezpieczenie: IP67Ochrona przed przeładowaniemStatyczny pobór mocy:
