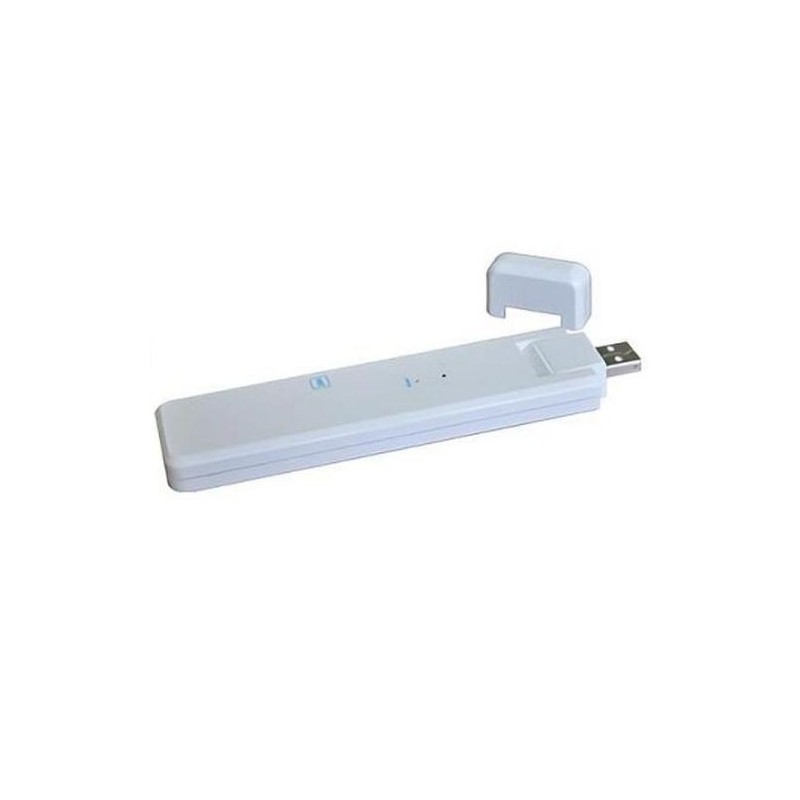

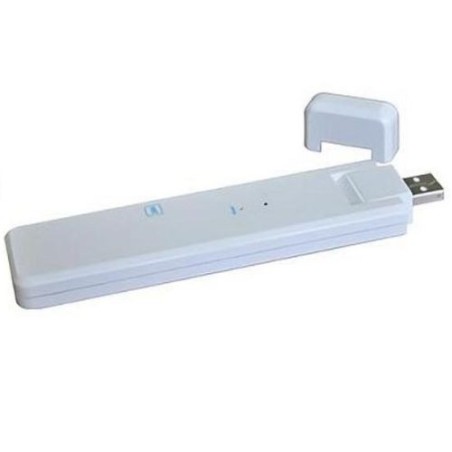

Transmiter danych monitoringu instalacji fotowoltaicznej PV Hoymiles DTU-W100

Transmiter DTU jest fundamentalnym ogniwem systemu mikroinwerterów marki Hoymiles. Moduł DTU-W100 dostarcza danych dotyczących systemu PV. Dzięki połączeniu z lokalną siecią WiFi za pomocą smartfona badź tabletu istnieje możliwość monitorowania i sterowania całą instalacją fotowoltaiczną.Do prawidłowej pracy urządzenie wymaga instalacji w pobliżu routera, stabilnego łącza internetowego, oraz odległości w lini prostej między DTU a mikroinwerterem maks. 100m. Moduł DTU-W100 może monitorować:
maks. 99 mikroinwerterów MI-250/MI-300maks. 49 mikroinwerterów MI-500/MI-600maks. 24 mikroinwerterów MI-1000/MI-1200/MI-1500
Dane techniczne
Metoda komunikacji: 2.4G RFCzęstotliwość komunikacji: 2400MHz do 2483.5MHzLiczba kanałów: 5Maksymalna odległość (wolna przestrzeń): 100 mMaksymalna liczba podłączonych paneli: 99 paneliStandard komunikacji WIFI 802.11b/g/nCzas ładowania danych: 15 minutZasilanie: zasilacz z portem USBNapięcie wejściowe zasilacza / częstotliwość: 100 do 240 V AC / 50 lub 60HzNapięcie wyjściowe zasilacza / natężenie: 5V / 2AZużycie prądu: 1.0 W (typowe), 5W (maksymalne)Zakres temperatur pracy: -20°C do 55°CWymiary: 143 mm × 33 mm × 12,5 mmSystem montażu: bezpośre zasilanie elektryczne
  Schemat instalacji Hoymiles:
 Prezentacja danych z poziomu strony WWW:
 Prezentacja danych z poziomu aplikacji na smartfony:
